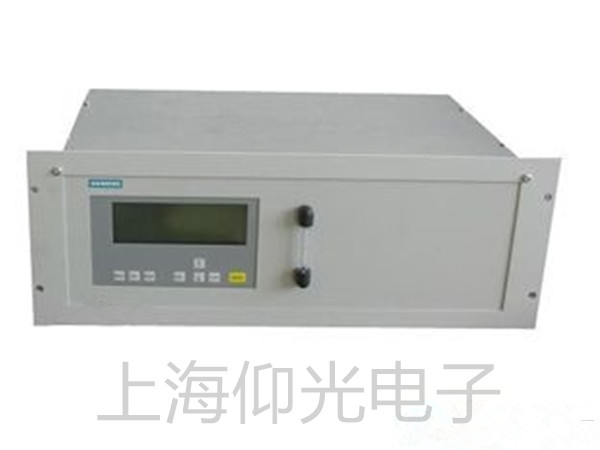

西門子U23分析儀紅外通道故障診斷維修
【作者】:mzx 【發布時間】:2021-10-8 【來源】:上海仰光
西門子U23分析儀紅外通道故障診斷維修
U23
光源問題
1.進入Analyzer status -> status /Diagnustic values/Other diagnostic values
IR source 1光源是7.541V
IR source 2 是15.023V
低于以上的值說明光源壞。
光源電阻極大
2.進入Analyzer status -> Diagnostic values-> IR diagnostic value-> lock-in – adv+temp (紅外通道診斷值)
X值和Y值假如非常小可以判斷是光源壞掉了
3.將光源拆下，檢測光源的玻璃是不是發黑，假如還有點發黃、還可以繼續使用
檢測器問題：
紅外通道故障診斷：
通入N2 或者空氣， 進入Analyzer status -> Diagnostic values-> IR diagnostic value-> lock-in – adv+temp 查看儀表的R值和V值。儀表出廠R，V值在Temp≥35℃時，調到500，000（50W）左右。（正常在49W有時也可以在44W到50W之間）儀表長時間投運后，R,V值信號會有一定的衰減，屬正常情況。如果R和V的值極小，有可能是光源或檢測器損壞 （T值越高，R值和V值越�。�
B在10000（1W）左右
看他的R值和V值，如果低于49萬不正常了 R值 v值和B值必須同時滿足條件，有一個不滿 足可以說明是檢測器壞掉。
NO可以GAIN值可以調高一點，其余的高調到180，一般是130-180，調節GAIN值 得密碼3011
壞的檢測器的RV值應該在3000或3W，值很小。
通N2的情況下壓力必須給3公斤不然會漂移。
樣氣流量 ：72-120 L/H 或者是1L/MIN
樣氣溫度：0-50
樣氣濕度<90HR無凝液。
預熱時間30分鐘，大約過兩小時可以到測量精度。
帶斬波器吹掃對于量程小于0.1%的CO2測量，需要N2的壓力為300KPA。
氧傳感器狀態查看：
通空氣的情況下，進入Analyzer status -> status-> O2-sensor status，一般顯示在9－14mV之間。
果儀表的測量電壓小于維護請求電壓，一般9mV以下需更換氧傳感器。
