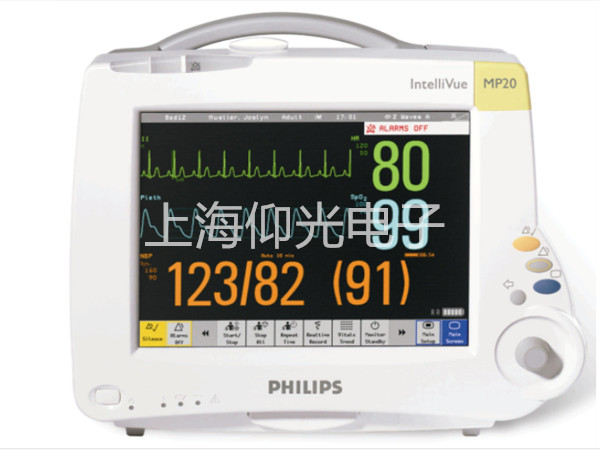

飛利浦V24E監護儀黑屏故障維修分析
【作者】:mzx 【發布時間】:2021-10-11 【來源】:上海仰光
飛利浦V24E監護儀黑屏故障維修分析
故障現象：
開機黑屏，按按鍵可以聽到機器內部揚聲器發出的“噠噠”聲，系統程序應已運行，此故障應出在顯示部分。
檢修過程：
1·打開機箱，上電，發現液晶屏背光管不亮。后檢查背光管驅動板，輸入電壓不足2V，正常應該是DC12V。拔下驅動板上的電源接頭，空載量電壓，12V。于是判斷是背光管驅動板損壞。
2·手頭恰好有一塊同樣的驅動板，換上，開機，故障依舊。莫非是兩塊驅動板都壞了？
3·將驅動板的電源插頭取下，外接12V電源，可以點亮背光管。可以斷定，是機器的12V供電出了問題。
4·拆下機器的電源板，其產生DC12V是使用7812，由于不便檢測，于是就直接更換了7812。更換后故障依舊。
5·于是將萬用表的一個表筆接到7812的輸出端，另一個表筆接到驅動板的電源接口上，萬用表發出“滴”的一聲，通的。我無意中瞟了一眼萬用表的屏幕，且慢，怎么不是0Ω？而是45Ω。
故障分析：基本上可以解釋清楚了，從7812到驅動板的線路上有一個45Ω的阻抗，當上電驅動背光管時，這個阻抗拉低了背光管的DC12V供電電壓，無法點亮背光管。
檢查及處理：下面的工作就是著手查找了。從電源板到主板，從主板到顯示板，從顯示板到背光驅動板……排線、銅箔、保險……一路量下來，最后終于發現是顯示板上的一個表貼的保險上有45Ω的電阻。將此保險用電烙鐵焊下，焊上一條1A的保險絲，開機試機，一切正常。
