頻譜儀常見問題及問題分析

【作者】:mzx 【發布時間】:2021-11-18 【來源】:上海仰光

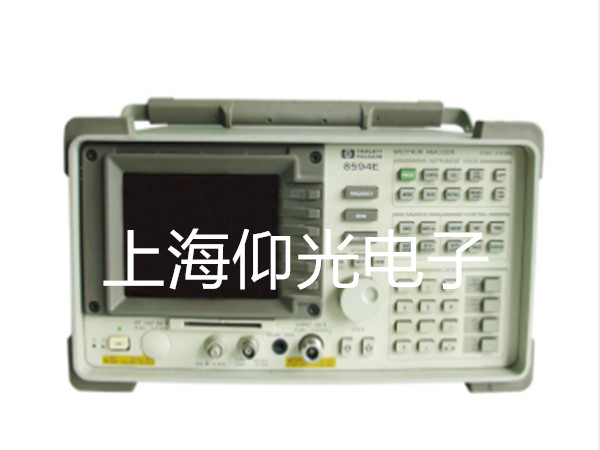

頻譜儀常見問題及問題分析
1.頻譜儀的分辨率是怎么獲得的呢？
在頻譜儀上要區分兩個相鄰的信號，需要把RBW設置到合適的值。這個RB是通過頻譜分析儀里面的濾波器實現的。為了獲得10Hz到10Mhz的RBW,頻譜儀一般使用三種濾波器，覆蓋不同的RBW。分別為模擬濾波器，數字濾波器，FFT。
2.為什么頻譜分析儀沒有信號的相位信息呢？
FFT的結果中包含了信號的相位信息。但是在頻譜儀的測試結果中，只能看到幅度結果，找不到被測信號的相位信息。即使是正弦波也沒有。
這是因為，在IF濾波器后面跟著包絡檢波器，所以只保留了信號的幅度特性，而相位特性則丟失了。
3.測試正弦信號時，為什么VBW設置的再小，信號幅度也不會有變化呢？
包絡檢測器的后面為視頻濾波器(videofilter)，它定義了視頻帶寬（VBW）。視頻濾波器濾除信號中的噪聲中，可以平滑顯示的跡線、使顯示穩定。
正弦信號的包絡恒定，所以經過包絡檢波器后，得到的是直流，所以視頻濾波器的帶寬大小不會影響信號幅度，即減小VBW的值，不會對其正弦信號的幅度產生影響。
4.如果掃描時間(sweeptime)被設置的太小會怎么樣？
掃描時間與濾波器的瞬態響應有關。如果掃描時間被設置的太小，中頻濾波器或視頻濾波器無法達到穩定狀態，從而導致幅度損失和信號顯示失真（頻率偏移）。
為了避免由于掃描時間短而導致的測量誤差，頻譜儀在正常工作模式下，是將分辨率帶寬，視頻帶寬，掃描時間和span聯動。四者之間，改變其中一個，剩下的三個會跟著改變。
在進行手動設置時，如果最小掃描時間沒有滿足，頻譜儀通常會顯示警告，比如UNCAL警告。
5.怎么確認DUT的三階互調產物的幅值沒受混頻器本身的影響？
頻譜儀自身也會有非線性特性，這主要是由頻譜儀內部的混頻器和放大器產生。而頻譜分析儀前端的衰減器基本不產生互調產物。
頻譜分析儀自身的互調產物會受衰減器的設置值的影響，但是DUT的互調產物不會。所以如果調節混頻器的衰減值時，三階互調產物的值保持恒定，那就說明所測到的DUT的互調產物的幅度是正確的。
6.頻譜儀射頻輸入口的DCvoltage是指什么？
對于工作在DC-coupled模式的頻譜分析儀，該值對應于混頻器能承受的最大直電源。大小通常為0V。
對于工作在AC-Coupled模式的頻譜分析儀，該值對應于頻譜分析儀輸入處耦合電容器的介電強度。大小通常為50V。
7.使用RMS檢波器的時候，需要注意什么？
不管輸入信號的時間特性，RMS檢測器均能夠測量其實際功率。
RMS檢波器不允許通過減小視頻帶寬或者多條跡線求平均來平滑曲線。在使用RMS檢波器時，VBW需要至少是RBW的3倍，以避免視頻電壓平均，因為這會導致類似噪聲的信號權重不足，從而導致信道功率過太低。。
數字調制信號類似于噪聲信號，對該種信號進行信道功率測量時，第一選擇為RMS檢波器。選用sample檢波器，還需要費心換算。
