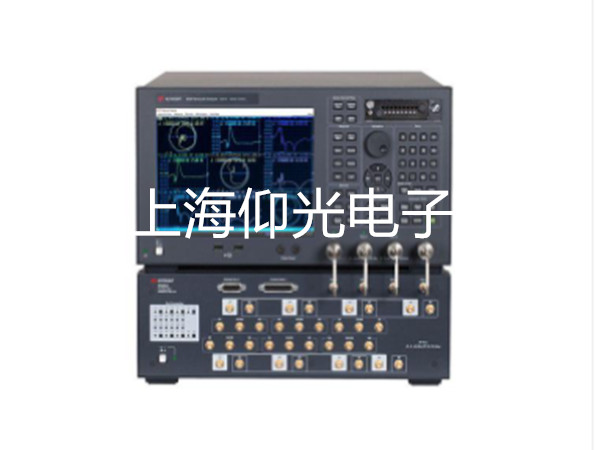

是德網絡分析儀常見故障分析及維修

【作者】:mzx 【發布時間】:2021-12-3 【來源】:上海仰光

是德網絡分析儀常見故障分析及維修
方法1：使用頻譜分析儀內置的跟蹤信號源。大部分是德頻譜儀可以加裝這個選件。如果要測量反射系數，則還需要一個定向耦合器去采集反射功率。
方法2：使用獨立的源。如需要可配上耦合器。前提是頻譜儀的掃描速度要快過信號源的掃描速度。但這種方式通常不被推薦，因為它的準確性較低。對于校準，可用到的方法是歸一化的方法。這種方法把接收機和源的頻率響應移除。然而，是德網絡分析儀采用更強大的誤差校準技術，還可以消除不匹配和交調帶來的的影響。這就意味著，一般來講，和頻譜分析儀方法相比較，可以進行更準確的測量。
是德網絡分析儀常見故障分析及維修
(1)由誤操作引起的軟故障，大多具有多菜單顯示功能,有時誤操作會引起儀器功能紊亂,只要正確使用菜單,特別是正確使用維修菜單,就可以排除儀器的軟故障。
(2)開機自檢后出現錯誤信息提示儀器自檢主要是對幾個核心部件進行檢查,其順序一般為CPU-ROM-RAM-I/O接口-各被控組鍵,通過檢查所出現的錯誤信息可以大致了解故障出現的部位。
(3)開機自檢正常而儀器出現硬故障這類故障出現部位不能一目了然,往往需要通過對儀器進行功能檢查,再根據原理框圖推斷故障部位。以下通過維修實例來簡單分析一下出現故障的檢查思路和排除方法。實例1:開機后儀器自檢通過,測量反射(所用通道A/R)工作正常,測量傳輸(所用通道B/R)工作不正常,信號低30dBm左右,而且曲線不平,根據原理框圖分析,由反射測量正常可知,儀器所有共用的部件應該是正常的,則故障一定出在端口2的定向耦合器、B通道接收、采樣器、第二混頻器、及ADC電路的多路開關上。故障牽扯的器件較多,且儀器的結構比較緊湊,逐一檢查的方法不大可行,通過研究發現,第一中頻比較好測:設置儀器在連續波工作狀態,頻率1GHz,功率電平10dBm,此時第一中頻應該輸出頻率10MHz,峰-峰值為0.15V的正弦波,而我們用示波器測量發現信號低了很多,故可判斷故障出在采樣器或前面的耦合器上,進一步測量后發現,定向耦合器輸出信號正常,即可判斷采樣器損壞,需要更換。
