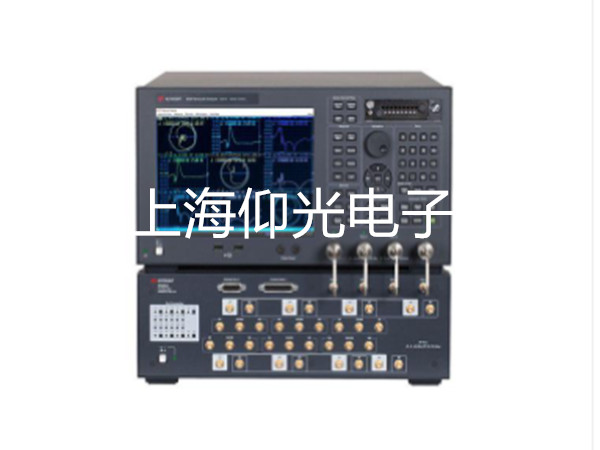

網絡分析儀的故障分析及維修
【作者】:mzx 【發布時間】:2022-3-11 【來源】:上海仰光
網絡分析儀的故障分析及維修
1、不能正常開機
2、端口沒有正常響應;無輸出;無輸入;信號異常
3、測試結果異常;校準失敗;超差
4、花屏;黑屏
5、按鍵無反應;調節旋鈕無響應
6、不認存儲介質;不能與控制系統聯機
7、其他故障等。
(1)由誤操作引起的軟故障矢量網絡分析儀大多具有多菜單顯示功能,有時誤操作會引起儀器功能紊亂,只要正確使用菜單,特別是正確使用維修菜單,就可以排除儀器的軟故障。
(2)開機自檢后出現錯誤信息提示儀器自檢主要是對幾個核心部件進行檢查,其順序一般為CPU-ROM-RAM-I/O接口-各被控組鍵,通過檢查所出現的錯誤信息可以大致了解故障出現的部位。
(3)開機自檢正常而儀器出現硬故障這類故障出現部位不能一目了然,往往需要通過對儀器進行功能檢查,再根據原理框圖推斷故障部位。以下通過維修實例來簡單分析一下矢量網絡分析儀出現故障的檢查思路和排除方法。實例1:開機后儀器自檢通過,測量反射(所用通道A/R)工作正常,測量傳輸(所用通道B/R)工作不正常,信號低30dBm左右,而且曲線不平,根據原理框圖分析,由反射測量正常可知,儀器所有共用的部件應該是正常的,則故障一定出在端口2的定向耦合器、B通道接收、采樣器、第二混頻器、及ADC電路的多路開關上。故障牽扯的器件較多,且儀器的結構比較緊湊,逐一檢查的方法不大可行,通過研究發現,第一中頻比較好測:設置儀器在連續波工作狀態,頻率1GHz,功率電平10dBm,此時第一中頻應該輸出頻率10MHz,峰-峰值為0.15V的正弦波,而我們用示波器測量發現信號低了很多,故可判斷故障出在采樣器或前面的耦合器上,進一步測量后發現,定向耦合器輸出信號正常,即可判斷采樣器損壞,需要更換。
實例2:開機后儀器工作正常,但工作一小時或更長時間后出現錯誤信息。用功率計在端口1測量,輸出功率電平為最大,且功率電平不可調,該故障可能出現在自動電平控制電路或功率模塊上。因電路是閉環的,故障定位較困難,但根據故障出現的狀態,可判斷某一元器件的性能不好或電路存在虛焊點,而且是由溫度過高引起的,在這里我們采用了局部加熱法進行故障快速定位,即用一種溫度可控的熱風機分別對某一元器件進行加熱,然后快速冷卻,來確定故障所在點。
實例3:開機后,屏幕出現鎖相錯誤。鎖相電路涉及的電路很多,由框圖可知,它由信號源部分、信號分離部分、R通道采樣部分及其相關電路組成。出現這種錯誤信息,首先須做相位校準,校準通不過,則可判斷儀器出現硬件故障;再檢查與鎖相環路有關的電纜,連接電纜接觸不良,也有可能引起此類故障。檢查參考信號、基波發生器和脈沖發生器,如果均有正常信號輸出,就可排除其相關電路出現故障的可能性。將環路打開,外加一模擬輸入信號至鑒相器,檢查其輸出,同樣未發現問題,而鎖相環路中R通道采樣器斷開則出現鎖相錯誤,因此無法測量其對故障的影響,但因A、B、R三通道完全一樣,可互換使用,所以用替換法查出R通道采樣器損壞。
