安捷倫N9000A頻譜分析儀開機報錯維修

【作者】:mzx 【發布時間】:2022-3-30 【來源】:上海仰光

安捷倫N9000A頻譜分析儀開機報錯維修
不能給分析儀輸入過大功率

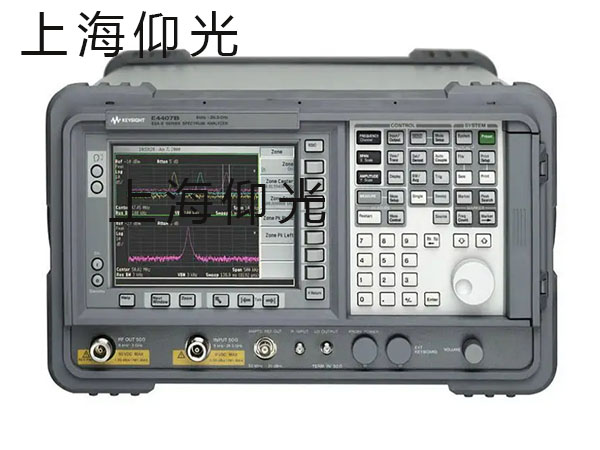

以E4440A頻譜儀為例：
1、限制將要使用頻譜分析儀進行測量的信號電平，避免前端損壞。在前端施加過大功率可能會導致前端元器件受損。典型最大射頻輸入信號電平為30dBm1W)。
2、在打開或關閉連接的設備或被測件之前，關閉被測件/信號源或降低被測件/信號源的功率。這樣有助于預防意外的電壓升高或下降，避免對分析儀的輸入或輸出造成影響。
3、根據需要適當使用直流阻斷器、限幅器或外部衰減器。
一、確保正確接地
使用儀器時確保正確接地
1、始終使用分析儀附帶的三相交流電源線。
2、將儀器正確接地，預防靜電荷積聚。大量靜電荷的積聚有可能造成儀器損壞和給操作人員帶來人身傷害。
3、不得使用無保護接地導體的延長電纜、電源線或自耦變壓器等，以免破壞接地保護。
4、檢查交流電源的質量和極性;通常要求的交流電壓為100V、120V、220V±10%或240V+5%/-10%。通常預期的接地線電阻<1Ω，中性線和接地線之間的電壓<1V，必要時安裝不間斷電源[UPS]。
二、注意靜電防護,尤其是裸露在外的各個接口的靜電防護。
1、靜電放電(ESD)可能損壞或損毀電子元件。因此，應盡量在防靜電工位上進行測試。使所有元器件與可能產生靜電的材料離開至少1米遠。在將同軸電纜連接到分析儀之前，將電纜的中心和外層導體一起瞬間短路接地。
2、在運輸和移動設備之前，在所有射頻連接器上安裝ESD防護罩。
三、注意避免接口熱插拔:先接好接口,再加信號;先斷開信號,再斷開接口連接;
1、避免反復彎折電纜。彎折角度過大可能會立即損壞電纜。
2、限制連接和斷開連接的次數，以減少磨損。
3、在使用連接器之前進行檢查;查看是否有污垢、裂紋和其他損壞或磨損跡象有問題的連接器有可能導致完好的連接器也很快出現問題。
4、始終使用扭矩扳手和量規工具來連接射頻連接器。
5、清潔沾染污垢的連接器，避免連接的電氣性能受到影響或連接受損。
司、確保儀器工作于合適的環境：
1、保持適當?shù)耐L和濕度條件
一般的，儀器設備應工作于適宜的環境下：溫度：5℃-40℃?，相對濕度：20%-80%，并要避免強電場/磁場，灰塵環境和陽光直射，遠離震源、水源和腐蝕性氣體等。
對于有些用于特殊環境（如航空/礦山/深水等）的特殊儀器，另有如防水/耐高溫等等特殊要求。
2、當在機箱中安裝產品時，不得阻礙進出儀器的空氣對流通道。機箱每消耗100W功率，環境溫度必須比產品最高工作溫度低4°C。如果機箱總功耗大于800W，那么必須使用強制通風裝置。
