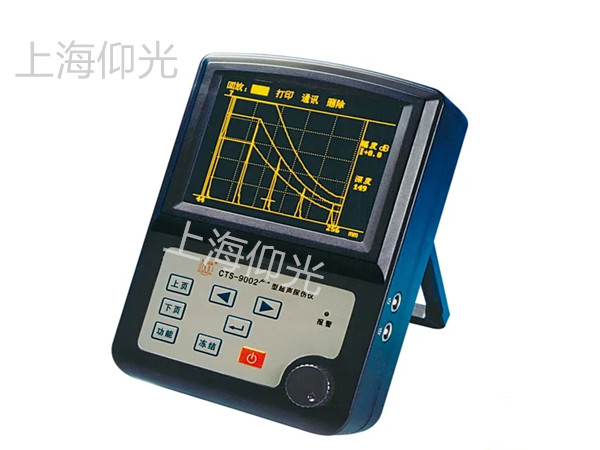

超聲波探傷儀聲透鏡故障解決方案
【作者】:mzx 【發布時間】:2022-6-8 【來源】:上海仰光
超聲波探傷儀聲透鏡故障解決方案
1 聲透鏡故障
超聲探頭聲透鏡是利用折射原理使聲束聚焦的，它是由一種聲阻抗接近振子和耦合介質的環氧樹脂、丙烯樹脂組成的。
故障現象
聲透鏡起泡，空載時圖像出現回波短缺，做超聲圖像時，圖像出現反白；
解決方案：
一、觀察聲透鏡外觀，有明顯破損的地方時，空載時超聲圖像會出現回波紊亂或衰減，這時必須及時更換聲透鏡，保證超聲圖像成像效果；
二、聲透鏡起泡。做超聲視圖時，圖像會出現反白，用力壓住聲透鏡起泡的地方，超聲反射回波正常，這種現象為聲透鏡成泡。聲透鏡起泡，請空氣引入了聲透鏡，而超聲波在空氣中不傳播，造成了圖像出現了反白。更換超聲探頭聲透鏡，故障解決。
2、匹配層故障
匹配層是為了實現探頭與負載之間的匹配，因為聲透鏡與人體組織與陣元之間的阻抗特性不同，超聲波的傳輸量就被會大大的衰減掉。如果沒有匹配層，超聲波在聲透鏡、人體組織面傳播時，會發生反射，大大降低分辨力，增加能耗，大大降低超聲圖像的視圖效果。
故障現象
空載時圖像無回聲，使用過程中出現反白，有時用力按住超聲探頭，超聲回波正常。該故障現象與聲透鏡起泡引起的故障現象是一樣的，所以一定要區分開來。
聲透鏡材料為硅膠本性，手感軟，匹配層和透鏡之間是用硅橡膠粘貼；而匹配層制作材料為幾十種粉末調膠而制固化后為硬質材質，當匹配層和陣元脫落時還和透鏡粘貼在一起，當用手擠壓時有反彈現象；表面顯現是聲透鏡起泡一樣，當把透鏡揭開發現透鏡不能和匹配層很順利的從粘貼出脫開，而是把部分匹配層材料一起扯了一層下來，這時匹配層材料已老化、腐蝕，導致與聲透鏡脫離。
解決方案：
注意事項：更換匹配層和聲透鏡。特殊探頭除外，由于匹配層的作用非常重要，如果不是原廠生產陣元時根據陣元的阻抗特性相匹配，在維修過程中無法找到正確阻抗參數，更換后會導致圖像明顯下降10%-20%，并且匹配層和陣元之間使用固化膠粘貼，無法將匹配層與陣元撕開，陣元材料為切斷的壓電陶瓷材料，而在去除匹配層時，則會拉斷陣元，因此建議匹配層與陣元部分一起更換。
3、陣元故障
故障現象1
陣元缺失，空載時出現圖像回聲區有黑道，打圖時出現黑影；判斷：拿一根圓柱型金屬棒（禁止利器），在探頭上劃過，陣元缺失時會出現無回波，有明顯黑影
故障現象2
陣元衰減，空載時回波暗淡，打圖時圖像模糊看不清，空載時B處的超聲圖像近場處衰減較為明顯。
壓電陶瓷換能器屬于電子產品，都有壽命，長時間使用后會產生老化，壓電陶瓷材料中的鋯鈦酸鉛里面有種元素叫電疇，而該電疇形狀像大米粒，在制造過程中需要高壓極化，使得該元素排列整齊，而陣元是工作在高壓下，才產生超聲波的，因此該元素慢慢的發生不規則的排列，導致出現衰減現象。
解決方案：以上兩種情況均要更換陣元。
