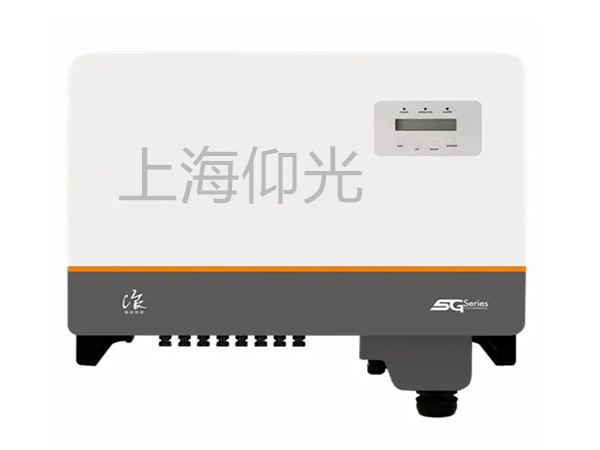

光伏逆變器常見故障原因分析及處理方法
【作者】:mzx 【發布時間】:2022-6-10 【來源】:上海仰光
光伏逆變器常見故障原因分析及處理方法
1、光伏逆變器屏幕沒有顯示
故障分析：沒有直流輸入，逆變器LCD是由直流供電的。
可能原因：
（1）組件電壓不夠。逆變器工作電壓是100V到500V，低于100V時，逆變器不工作。組件電壓和太陽能輻照度有關。
（2）PV輸入端子接反，PV端子有正負兩極，要互相對應，不能和別的組串接反。
（3）直流開關沒有合上。
（4）組件串聯時，某一個接頭沒有接好。
（5）有一組件短路，造成其他組串也不能工作。
解決辦法：用完用表電壓檔測量逆變器直流輸入電壓。電壓正常時，總電壓是各組件電壓之和。如果沒有電壓，依次檢測直流開關，接線端子，電纜接頭，組件等是否正常。如果有多路組件，要分開單獨接入測試。如果逆變器是使用一段時間，沒有發現原因，則是逆變器硬件電路發生故障，可以聯系生產廠家售后。
2、光伏逆變器不并網，屏幕顯示市電未接
故障現象：逆變器不并網，屏幕顯示市電未接
故障分析：逆變器和電網沒有連接
可能原因：
（1）交流開關沒有合上。
（2）逆變器交流輸出端子沒有接上。
（3）接線時，把逆變器輸出接線端子上排松動了。
解決辦法：用萬用表電壓檔測量逆變器交流輸出電壓，在正常情況下，輸出端子應該有220V或者380V電壓，如果沒有，依次檢測接線端子是否有松動，交流開關是否閉合，漏電保護開關是否斷開。
3、屏幕顯示PV電壓高
故障分析：直流電壓過高報警
可能原因：組件串聯數量過多，造成電壓超過逆變器的電壓。
解決辦法：因為組件的溫度特性，溫度越低，電壓越高。單相組串式逆變器輸入電壓范圍是100-500V，建議組串后電壓在350-400V之間，三相組串式逆變器輸入電壓范圍是250-800V，建議組串后電壓在600-650V之間。在這個電壓區間，逆變器效率較高，早晚輻照度低時也可發電，但又不至于電壓超出逆變器電壓上限，引起報警而停機。
4、屏幕顯示PV絕緣阻抗過低
故障分析：光伏系統接地絕緣電阻小于2兆歐
可能原因：太陽能組件，接線盒，直流電纜，逆變器，交流電纜，接線端子等地方有電線對地短路或者絕緣層破壞。PV接線端子和交流接線外殼松動，導致進水。
解決辦法：斷開電網，逆變器，依次檢查各部件電線對地的電阻，找出問題點，并更換。
5、屏幕顯示輸出漏電流過高
故障分析：漏電流太大
解決辦法：取下PV陣列輸入端，然后檢查外圍的AC電網。直流端和交流端全部斷開，讓逆變器停電30分鐘以上，如果自己能恢復就繼續使用，如果不能恢復，聯系售后技術工程師。
6、屏幕顯示市電電壓超范圍
故障分析：電網電壓過高。電網阻抗增大，光伏發電用戶側消化不了，輸送出去時又因阻抗過大，造成逆變器輸出側電壓過高，引起逆變器保護關機，或者降額運行。
解決辦法：
（1）加大輸出電纜，因為電纜越粗，阻抗越低。
（2）逆變器靠近并網點，電纜越短，阻抗越低。
