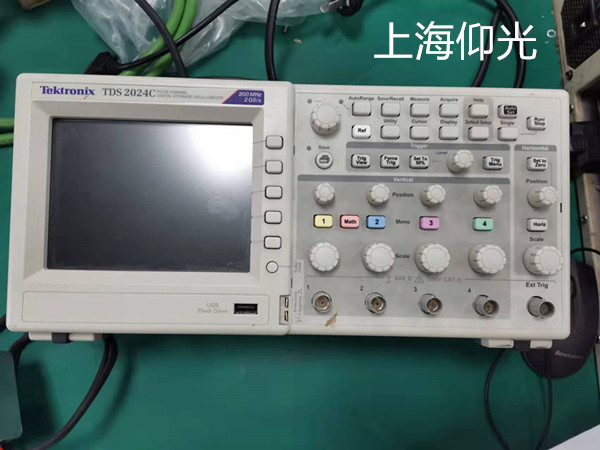

泰克示波器無掃描線故障處理辦法及維修分析
【作者】:mzx 【發布時間】:2022-6-16 【來源】:上海仰光
一、無掃描線
出現無掃描線故障時應先檢查電源電路、示波管電路、觸發掃描電路、X軸放大器等的工作是否正常。若這些部分工作都正常，則可能是增輝通道(Z通道)的故障，因?yàn)槭静ü軚艠O電位通常比陰極電位負60—70伏，一般情況下，陰極發射電子受柵極負壓抑制能到達熒光屏的甚少。X軸通道產生掃描電壓的同時也產生一增輝信號，增輝信號經Z通道后送到示波管柵級，使柵極電位提高30伏左右，陰極電子就會射到熒光屏上，形成較亮的掃描線。如果無增輝脈沖或增輝脈沖幅度不夠，則必然引起無掃描線故障。
二、通電后掃描線逐漸變暗
這種故障可能是高壓電源故障引起，也可能由示波管燈絲電路故障引起。對于高壓電源，為保證示波管有良好的聚焦和穩定的亮度，要求電源有很小的紋波和足夠的穩定性，因此通用示波器高壓電源大多采用直流～直流變換器(通稱高頻高壓)，如果高頻高壓電路的濾波電容性能變劣，或高壓引線絕緣層老化，都可能造成高壓漏電致使掃描線逐漸暗淡。
此外，示波管燈絲一端一般是通過一電阻與陰極相連的，故燈絲也處于負高壓電位。若變壓器繞組對地絕緣性能變差，則會造成負高壓漏電，使陰極負壓絕對值減小，因而柵、陰之間電位差絕對值增大，結果造成掃描線變暗，這種故障往往與通電時間有關。要解決此問題可以重繞變壓器，但比較麻煩。較簡單的方法是另取一6．3伏變壓器直接給燈絲供電。
三、掃描線有調輝現象(一小段明，一小段暗)
根據多年的實踐，總結出引起此類故障的原因主要有三：
1、消隱電路隔直電容斷路，失去抑制干擾能力，致使掃描線出現調輝現象。
2、示波管老化，電子發射能力差，調制能力也差，即使微弱干擾信號也不能掩蓋，造成調輝現象。解決辦法最好更換示波管。
3、重新繞制的高頻高壓電路的振蕩變壓器，在絕緣、浸漬、烘干等工序中未按嚴格的工藝要求進行，因而變壓器工作一段時間后發熱。變壓器損耗增加，整流電源供給的電流就增加，整流電源中的100Hz脈動成份也相應增大，高頻高壓受100Hz紋波的調制，就使掃描線出現調輝現象。因此，在重繞高頻變壓器時，應接嚴格的工藝要求進行。
