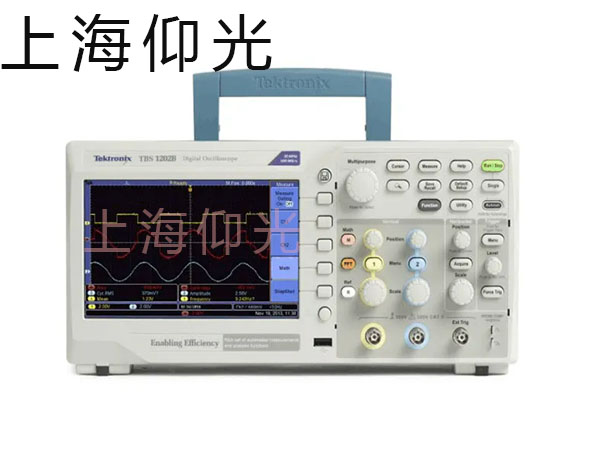

上海如何對示波器故障進行自檢與維修
不知它探頭模塊跟主板聯接是不是同540一樣，如果是將1，2通道的輸出在主板上互調一下
然后設置相同，看看1和2是否有波出來，如果1沒有，2有，那應該是2通道的探頭模塊內部有問題了
象540的探頭電路，那個接口受到撞擊，很容易使內部電路斷裂開路
開機調整： 接通220v電壓源。 按下電源開關 預熱3-5分鐘，如需更精確的測量數據則預熱的時間更長 預熱后屏幕應出現一條水平亮線 若不出現水平亮線則進行一下調整 將峰峰值自動中的常態按鈕彈開 調整輝度按鈕使亮線的亮度適中 調整移位按鈕使亮線劇中（包括上下和左右，其中上下又包括左右兩個通道 如不水平調整光跡旋鈕，和輔助光跡 如出現從左至右的光點掃描現象，則調整水平掃描速度 測試前的調整： 調聚焦或輔助聚焦使亮線最清晰 使接地按鈕彈出，使其處于非地狀態（接地狀態不能測試任何波形，只顯示零電位的位置，非地狀態才能今天正常測試） 探頭及有關調整： 主探頭接直流正極或交流火線，輔助探頭接直流負極或交流零線 開關：x1數據為1：1的比例x10數據x10 根據探頭接入的位置（y1，y2）（ch1，ch2）選擇垂直方式 觸發電源的選擇，支持被測信號正常顯示的另一個信號 觸發源彈出為內觸發源 處于常態才能測試，不能處于電源狀態 在測試特殊信號時，使用電源觸發 讀取vp-p及周期,相位差等數據時，必須將“微調”旋鈕調到校正位置 不在校正位置讀出誤差較大 標準信號的檢查： 作用：初步判定示波器探頭是否存在故障 標準信號：是示波器本身具有的vp-p=0.5vf=1000hz的方波 “尖端”一般接火線或正極 “夾子”一般接零線或負極 “夾子”根部易折斷一定將探頭旋緊 一定要注意“t/div”旋鈕(水平方向的數據，即頻率）“v/div”旋鈕（垂直方向的數據，即幅值）的配合使用 波形信號的測量： 探頭的接法前面有 觸發方式的選擇：一般使其處于峰值自動狀態（全部彈出）優點：無信號時顯示水平亮線，有信號時不用調節電平旋鈕就能顯示穩定的波形當常態按下：無信號時不顯示亮線，有信號時必須與電平旋鈕配合使用才能顯示穩定的波形，自動按下無信號時顯示光跡，有信號時必將電平旋鈕調節到合適位置才能顯示穩定波形電視按下，用于方便顯示電視機信號（從上到下的場信號，這屬于電視機的范圍，這里不多講了） 數據的讀取：vp-p（幅值峰值）=（v/div）x讀取的垂直表格 tp-p（周期）=（t/div)x讀取的水平表格 耦合方式的選擇：耦合（傳輸?shù)囊馑迹┌聪耡c：只顯示交流信號，不顯示直流信號 按下dc：即顯示直流信號，又顯示交流信號 每個通道都有耦合方式按鈕
