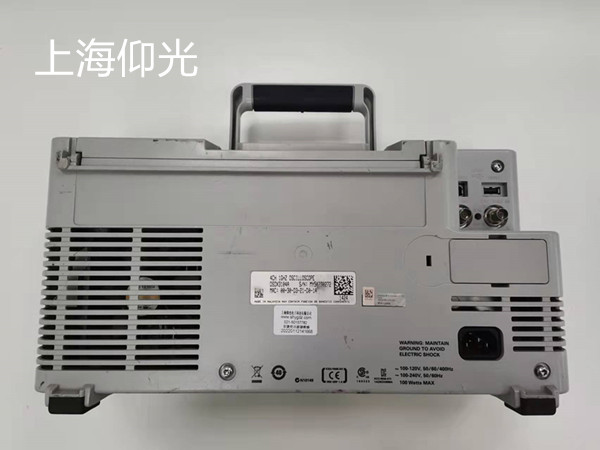

安捷倫示波器常見開機黑屏故障描述及處理判斷

【作者】:mzx 【發布時間】:2023-2-17 【來源】:上海仰光

示波器常見故障判斷及維修建議
故障現象1
故障描述：開機黑屏。
分析、測試與判斷：初步判斷可能是主板區域有故障；經過拆機檢測后發現是由于背光供電模塊器件燒壞，導致故障。
維修與處理：更換損壞器件，維修故障模塊，檢測，調整儀器指標，整機
保養,清灰,清潔外觀。
故障現象2
故障描述：示波器開機無任何指示開機無任何指示。
分析、測試與判斷：首先應斷開電源，在后面板取下保險絲，用電壓表測量，電阻無窮大，證明已燒毀。a)觀察保險絲表面若沒有發黑，判斷其由于電容短路引起的故障，測調整管正常，差分管正常，看原理圖知穩壓管經一個電阻與輸出相連接，焊下測壓管判斷其好壞，若壞更換保險絲，儀器恢復正常。b)若保險然表面發黑，說明短路電流很大，估計不是電容引起，因為電容引起的故障通常保險絲不會燒照，這時候應該檢查電源部分電路調整管，差分管等可能有損壞。確保管子正常后更換保險絲，儀器恢復正常工作。
維修與處理：更換損壞器件，維修故障模塊，檢測，調整儀器指標，整機保養,清灰,清潔外觀。
故障現象3
故障描述：指示燈亮，無光點，無掃描線。
分析、測試與判斷：指示燈亮，說明電源部分基本正常，造成此故障
可能是燈絲不亮或者中壓、高壓沒有引起。用試電筆對高壓嘴拉弧，試電筆發光，說明高壓存在。測濾波電容是否正常，若不正常更換，示波器恢復正常。
維修與處理：更換損壞器件，檢測，調整儀器指標,整機保養,清灰,清潔
外觀。
故障現象4
故障描述:掃描基線太暗。
分析、測試與判斷：首先調節亮度旋鈕，如果可以調整，則調至合
適示波器恢復正常。如果亮度旋鈕不起作用，檢在中壓、高壓是否符合說明書所給值，如沒有達到，則應根據電路檢查整流工二極管、混波電容等是否損壞，將損壞器件更換示波器恢復正常工作。
維修與處理：更換損壞器件，檢測，調整儀器指標,整機保養,清灰,
清潔外觀。
故障現象5
故障描述：掃描線顯示正常，信號加不進去。
分析、測試與判斷：信號加不進去，屬于垂直通道問題，可能使通道中某元器件開路所致。
維修與處理：將一信號原輸出的正張信號直接加到示波器垂直通道，逐級檢查那一路沒有輸出，將所壞管子更換示波器恢復正常。直到故障的排除。
故障現象6
故障描述：不能開機
分析、測試與判斷：示波器內部有獨立的電源模塊為主板和各功能模塊供電，故需著重關注用電安全。a)查看示波器是否為原裝電源線，b)確認電網穩定。當電網中有大功率電器接入時，先關閉示波器，拔下電源線，待電網穩定后再使用。C)開機時：先插上AC電源線，再按開機鍵開機；關機時：先按關機鍵關閉示波器，再拔掉AC電源線。
維修與處理：注意儀器使用環境，定期清理灰塵。
故障現象7
故障描述：示波器燒通道/燒采集板
分析、測試與判斷：一般通道故障是由靜電或接入過大信號造成的，嚴重的時候更會燒掉采集板和主控板。
這種故障維修難度大、周期長、成本高，故使用中需特別注意：
a)嚴禁用手或身體其他部位碰觸示波器通道接口，防止靜電損傷；
b)使用前先估算信號幅度，使用合適衰減倍數的探頭進行測試;
c)測試時先將探頭接好，再通入信號；測試完畢后先斷開測試信號，再取下探頭。
維修與處理：更換損壞器件，檢測，調整儀器指標,整機保養,清灰,清潔外觀。
故障現象8
故障描述：系統問題
分析、測試與判斷：類似計算機，示波器也有一套自己的操作系統來管理和控制硬件和軟件資源。常見的示波器系統問題有系統崩潰，驅動程序丟失，數據丟失，磁盤/內存損壞等。
維修與處理：
a)定期清理系統，進行全盤殺毒，備份系統;
b)不要對系統文件進行操作。對系統文件誤操作可能會導致系統崩潰;
c)注意開關機順序，禁止直接拔電源線示波器的排故是個漫長的過程，首先要深刻掌握它的工作原理，才能由故障現象判斷為故障發生的具體部位、原因，還是掃描、觸發、功放、顯示電路發生了什么問題，逐步對故障設備分析、查找、檢測、更換，從而吸取有效的方法和豐富的經驗。
