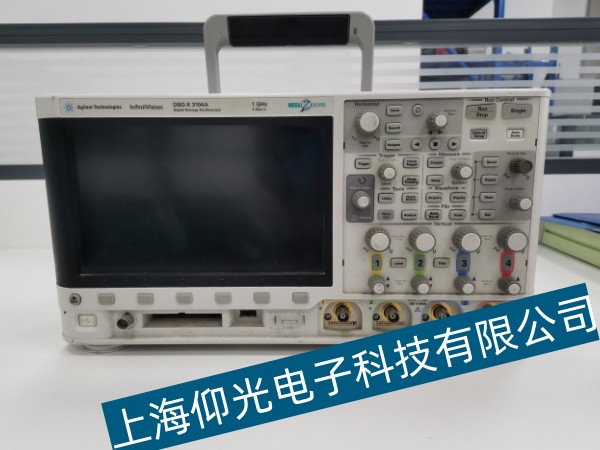

安捷倫示波器常見輝度旋鈕未調節好故障原因分析
【作者】:mzx 【發布時間】:2023-3-7 【來源】:上海仰光
示波器常見故障現象及原因
輝度旋鈕未調節好。
X，Y軸移位旋鈕位置調偏。
Y軸平衡電位器調整不當，造成直流放大電路嚴重失衡。
水平方向展不開
觸發源選擇開關置于外檔，且無外觸發信號輸入，則無鋸齒波產生。
電平旋鈕調節不當。
穩定度電位器沒有調整在使掃描電路處于待觸發的臨界狀態。
X軸選擇誤置于X外接位置，且外接插座上又無信號輸入。
兩蹤示波器如果只使用A通道（B通道無輸入信號），而內觸發開關置于拉YB位置，則無鋸齒波產生。
垂直方向無展示
輸入耦合方式DC-接地-AC開關誤置于接地位置。
輸入端的高、低電位端與被測電路的高、低電位端接反。
輸入信號較小，而V/div誤置于低靈敏度檔。
波形不穩定
穩定度電位器順時針旋轉過度，致使掃描電路處于自激掃描狀態（未處于待觸發的臨界狀態）。
觸發耦合方式AC、AC（H）、DC開關未能按照不同觸發信號頻率正確選擇相應檔級。
選擇高頻觸發狀態時，觸發源選擇開關誤置于外檔（應置于內檔。）
部分示波器掃描處于自動檔（連續掃描）時，波形不穩定。
