泰克示波器維修分享——MSO2024示波器無法使用維修

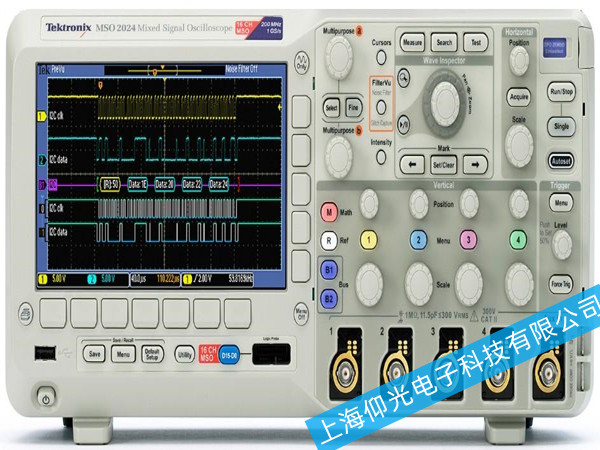

一.儀器型號:泰克MSO2024數字熒光示波器
二.故障描述:開機后無跡線,所有按鍵失靈,無法使用。
三.檢測與維修:
檢測:拆機檢測,主電源輸出正常。
檢測主控板供電,各個部分正常。
排查主要功能芯片主控制板輸入輸出信號異常。
維修:更換主控制板芯片。
開機后功能恢復,跡線正常顯示。
做自檢,采集不通過。
檢測通道部分,有一個通道模塊故障。
再更換合格的通道模塊,再試驗,采集故障排除。
做SPC,通過。整機修復。
整機清灰,清潔外觀;
指標合格,維修完畢。
那么,平時儀器的使用中,我們該如何正確維護保養泰克示波器以延長它的使用壽命呢?請跟著上海仰光電子示波器維修中心小編一起來看看!
1、示波器探頭接入時,宜緩慢均勻用力,避免損壞接插端口;
2、注意使用環境,避免在灰塵過大環境使用設備;
3、愛惜使用,切勿碰摔。定期檢測和保養。
4、注意儀器通道接口靜電防護;
5、接口和線纜避免熱插拔;
6、探頭使用時注意輕拿輕放,避免撞擊/掉落等;
7、定期對儀器進行清潔保養。
8、要使用原機配帶的電源線。
9、要保證供電的穩定。
10、使用優質電源接線板,保證三芯插頭每一電極都能夠良好的接觸;
11、良好的接地;
12、使用完畢后,蓋上保護面罩;
13、嚴禁使用酒精、汽油等擦拭示波器及屏幕。
