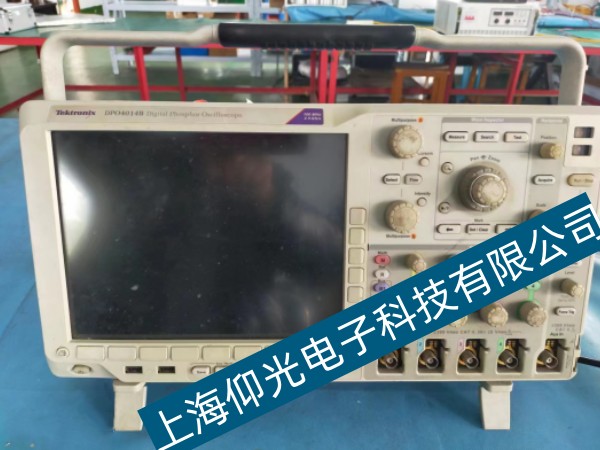

泰克示波器使用過程中出現無光點或波形故障維修

【作者】:mzx 【發布時間】:2023-4-12 【來源】:上海仰光

泰克示波器使用過程中出現無光點故障維修,泰克示波器使用過程中出現波形故障維修

示波器使用過程中出現的錯誤代碼故障維修
示波器常見故障代碼，示波器維修范圍：示波器無光點、無波形，水平或垂直方向無展示，垂直/水平線條密集或傾斜，波形不穩定，垂直、水平方向讀數不準，調幅波形失常，測不出兩個信號間的相位差。
■ 無光點或波形
可能是電源未接通、輝度旋鈕未調節好，X、Y軸移位旋鈕位置調偏以及Y軸平衡電位器調整不當?shù)�，都會導致該故障發生。
■ 水平或垂直方向無展示
觸發源選擇開關在外檔、電平旋鈕調節不當、穩定度電位器沒有調整好、X軸選擇誤置于X外接位置等會導致無鋸齒波產生。而垂直方向無展示，則可能是因為輸入耦合方式DC-接地-AC開關誤置于接地位置；輸入端的高、低電位端與被測電路的高、低電位端接反；輸入信號較小，而V/div誤置于低靈敏度檔等原因造成。
■ 垂直/水平線條密集或傾斜
t/div開關選擇不當，致使f掃描<>f信號，將導致水平線條密集或呈一條傾斜水平線。（推薦：CR系列測色儀錯誤代碼Illumination Error的意思？）
■ 波形不穩定
穩定度電位器順時針旋轉過度、觸發耦合方式AC、AC（H）、DC開關未選擇相應檔級、觸發源選擇開關誤置于外檔等。
■ 垂直、水平方向讀數不準
未進行偏轉靈敏度校準、校準時微調旋鈕未置于校正位置、測試時微調旋鈕調離了校正位置、被測信號頻率超過示波器的最高使用頻率。
■ 調幅波形失常
t/div開關選擇不當，掃描頻率誤按調幅波載波頻率選擇。
■ 測不出兩個信號間的相位差
誤把內觸發（拉YB）開關置于按（常態）位置、沒有正確選擇顯示方式開關的交替和斷續檔、觸發選擇開關誤置于內檔、觸發選擇開關雖置于外檔，但兩次外觸發未采用同一信號。

上海仰光電子專業維修各種示波器維修,頻譜分析儀維修,射頻測試儀維修,熱像儀維修,進口分析儀維修,無線通訊測試儀維修,電源電子負載儀維修,音頻視頻測試儀維修,光學測試儀維修，具有專業的維修團隊和檢測設備，能夠根據不同的儀器故障，為您解決各種棘手的故障。
