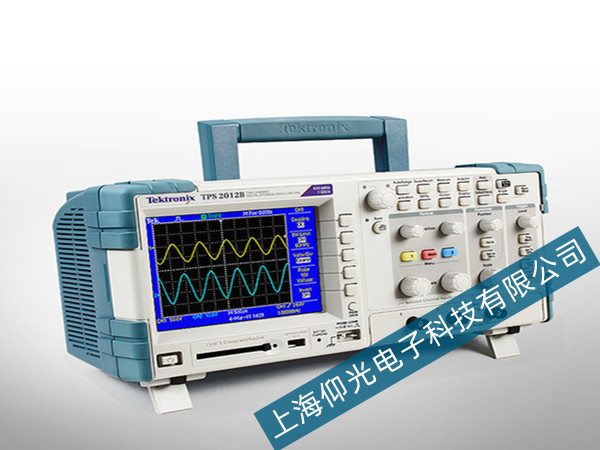

泰克TPS2012B示波器故障問題的檢查維修步驟

【作者】:YX 【發布時間】:2023-8-19 【來源】:上海仰光電子科技有限公司

泰克TPS2012B示波器故障問題的檢查維修步驟
①打開電源開關，指示燈不亮。
方法:檢查電源、保險絲、電源線、電源變壓器。
②打開電源開關，指示燈亮，但沒有掃描痕跡。
方法:設置中心垂直和水平位移，Y模式為Y1，T/cm為1ms，掃描模式為Auto，X模式為a，如果仍然沒有光跡，則進入下一步。
第二步；依次拔下Y輸出插座和機板上的內部觸發信號輸出，并將其短接。如果此時光跡顯示Z軸放大器正常，則檢查Y輸出放大器或X輸出放大器，否則檢查Z軸放大器；
第三步:檢查X輸出放大器和產生鋸齒波的掃描發生器。

③Y位移異常。方法:將延遲線短路，看光跡或光點是否能回到屏幕中心。如果能回到屏幕中央，檢查Y前置放大器和延遲線電路；如果不能，檢查Z輸出放大器。

④水平位移異常。檢查X輸出放大器。
⑤測試波形不同步。將Y模式和內部觸發設置為Y，觸發耦合設置為AC，觸發源設置為internal，并調整電平。如果顯示仍然不穩定，檢查觸發發生器和觸發信號放大器。
⑥Y位移正常，但Y模式設置為“交替”或“繼續”異常。檢查垂直位移開關電路。
⑦如果聚焦不好或亮度太暗，檢查示波管控制電路。此外，與X輸出放大器相關的故障包括信號周期測試誤差大，與Y輸出放大器相關的故障包括信號幅度測試誤差大，以及一些使用不當導致的假故障，如觸發選擇按鈕沒有選擇“自動”或“觸發”時沒有基線掃描，示波器探頭接觸不良時沒有測試信號或測試信號不好，
