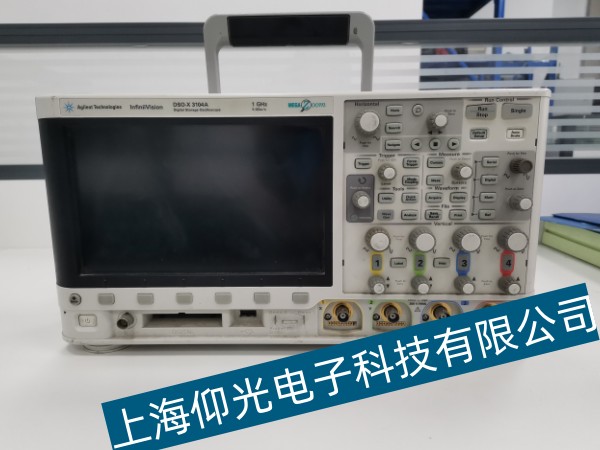

安捷倫示波器常見調輝現象處理方法

【作者】:mzx 【發布時間】:2023-8-21 【來源】:上海仰光

安捷倫示波器常見調輝現象處理方法
一、無掃描線
呈現無掃描線毛病時應先檢查電源電路、示波管電路、觸發掃描電路、X軸放大器等的工作能否正常。若這些局部工作都正常，則可能是增輝通道(Z通道)的毛病，由于示波管柵極電位通常比陰極電位負60—70伏，普通狀況下，陰極發射電子受柵極負壓制制能抵達熒光屏的甚少。X軸通道產生掃描電壓的同時也產生一增輝信號，增輝信號經Z通道后送到示波管柵級，使柵極電位進步30伏左右，陰極電子就會射到熒光屏上，構成較亮的掃描線。假如無增輝脈沖或增輝脈沖幅度不夠，則必然惹起無掃描線毛病。
二、通電后掃描線逐步變暗
這種毛病可能是高壓電源毛病惹起，也可能由示波管燈絲電路毛病惹起。關于高壓電源，為保證示波管有良好的聚焦和穩定的亮度，請求電源有很小的紋波和足夠的穩定性，因而通用示波器高壓電源大多采用直流～直流變換器(通稱高頻高壓)，假如高頻高壓電路的濾波電容性能變劣，或高壓引線絕緣層老化，都可能形成高壓漏電致使掃描線逐步暗淡。
此外，示波管燈絲一端普通是經過一電阻與陰極相連的，故燈絲也處于負高壓電位。若變壓器繞組對地絕緣性能變差，則會形成負高壓漏電，使陰極負壓絕對值減小，因此柵、陰之間電位差絕對值增大，結果形成掃描線變暗，這種毛病常常與通電時間有關。要處理此問題能夠重繞變壓器，但比擬費事。較簡單的辦法是另取一6．3伏變壓器直接給燈絲供電。
三、掃描線有調輝現象(一小段明，一小段暗)
1、消隱電路隔直電容斷路，失去抑止干擾才能，致使掃描線呈現調輝現象。
2、示波管老化，電子發射才能差，調制才能也差，即便微小干擾信號也不能掩蓋，形成調輝現象。處理方法最好改換示波管。
3、重新繞制的高頻高壓電路的振蕩變壓器，在絕緣、浸漬、烘干等工序中未按嚴厲的工藝請求停止，因此變壓器工作一段時間后發熱。變壓器損耗增加，整流電源供應的電流就增加，整流電源中的100Hz脈動成份也相應增大，高頻高壓受100Hz紋波的調制，就使掃描線呈現調輝現象。因而，在重繞高頻變壓器時，應接嚴厲的工藝請求停止。
