儀器維修課堂-日置LCR測試儀顯示過載故障常見原因及維修方法
【作者】:仰光電子 【發布時間】:2025-9-13 【來源】:

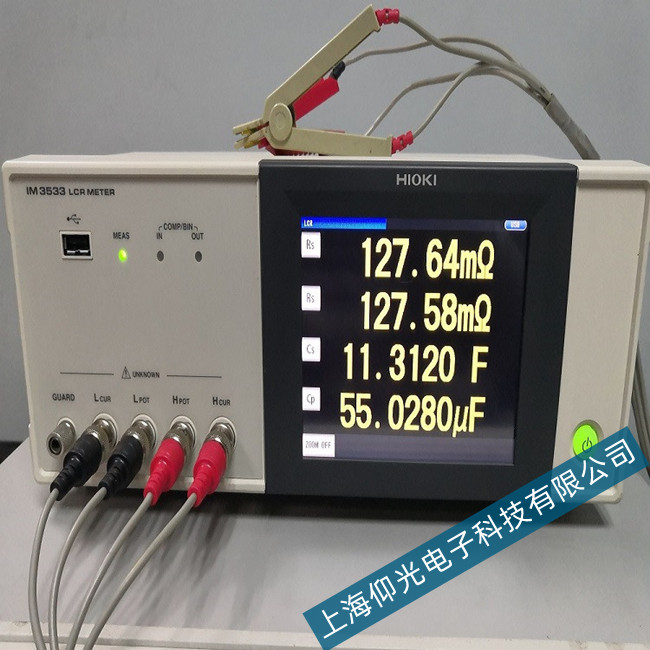

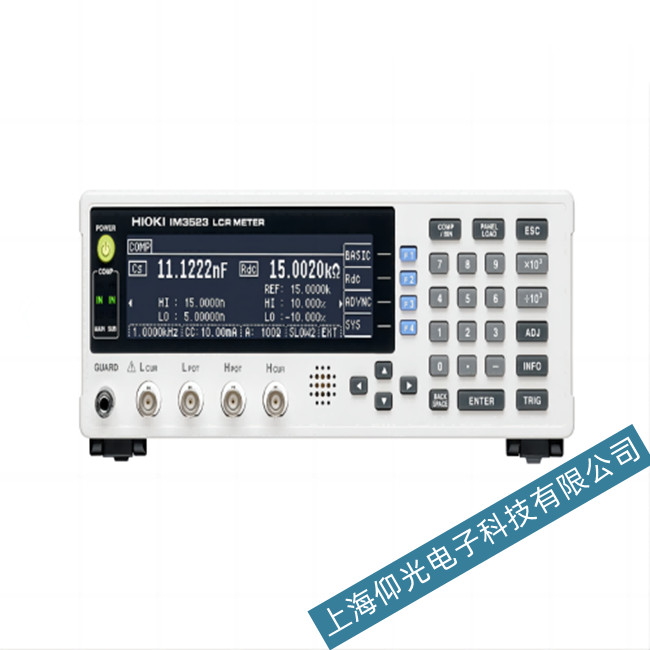

日置LCR測試儀顯示過載故障常見原因及維修方法
一、常見故障原因分析
測試參數設置不當
信號源輸出異常：測試頻率、電壓或電流設置超過被測器件承受范圍，導致電流過大觸發過載保護。例如，測試低阻抗器件時未降低信號電壓，或頻率設置與器件諧振點重合引發電流激增。
量程選擇錯誤：自動量程功能失效或手動選擇量程過小，無法匹配被測器件實際阻抗，導致儀器誤判為過載。
測試夾具與連接問題
夾具接觸不良：測試夾具觸點氧化、污染或機械磨損，導致接觸電阻增大，測試信號在傳輸中產生壓降，引發電流異常。
電纜損壞：測試電纜內部線芯斷裂、屏蔽層破損或接口松動，造成信號反射、串擾或短路，觸發過載保護。
被測器件特性異常
器件短路或極低阻抗：被測電容、電感或電阻內部短路，或存在金屬碎屑、焊料橋接等物理短路，導致測試電流遠超正常范圍。
器件諧振效應：某些器件在特定頻率下發生串聯或并聯諧振，導致等效阻抗驟降，電流急劇上升。
內部電路故障
保護電路誤觸發：電流檢測模塊、比較器或保護芯片故障，導致在正常測試電流下誤報過載。
放大器或ADC飽和：信號調理電路中的運算放大器增益過高，或模數轉換器量程設置不當，導致信號失真或飽和，觸發過載保護。
二、日置LCR測試儀維修方法與步驟
參數校準與設置優化
檢查并調整測試參數：根據被測器件規格書設置合適的頻率、電壓和量程，開啟自動量程功能，避免手動誤設。
復位儀器設置：恢復出廠默認參數，排除因配置錯誤導致的誤報。
夾具與連接維護
清潔與更換夾具：使用專用清潔劑清理夾具觸點，去除氧化層或污染物；檢查夾具彈簧壓力，必要時更換磨損部件。
檢測電纜狀態：用萬用表測量電纜導通性，排查斷路或短路點；更換破損電纜，確保接口牢固、屏蔽層接地良好。
被測器件驗證
離線檢測器件：使用萬用表或專用測試座驗證被測器件是否存在短路、開路或阻抗異常，排除器件本身故障。
模擬測試驗證：通過標準電阻、電容或電感進行模擬測試，確認儀器過載報警功能是否正常。
內部電路檢修
檢測保護電路：測量電流檢測電阻、比較器輸入輸出電壓，確認保護閾值是否合理；檢查保護芯片供電與信號鏈路，修復虛焊或損壞元件。
調理電路校準：使用標準信號源校準放大器增益與ADC量程，確保信號調理路徑線性度與精度符合要求。
三、維修注意事項
操作前務必斷開電源與外部連接，避免帶電作業導致二次損壞或人身傷害。
更換元件時需核對型號參數，確保電氣特性匹配（如電阻功率、電容耐壓值）。
修復后需進行全量程、多頻率點測試驗證，確保過載保護功能在正常與異常條件下均能準確觸發。
定期維護夾具與電纜，保持測試環境清潔干燥，避免灰塵、潮濕加速元件老化。
通過系統排查參數設置、連接狀態、器件特性及內部電路，可高效解決日置LCR測試儀過載故障，保障測試精度與設備穩定性。
