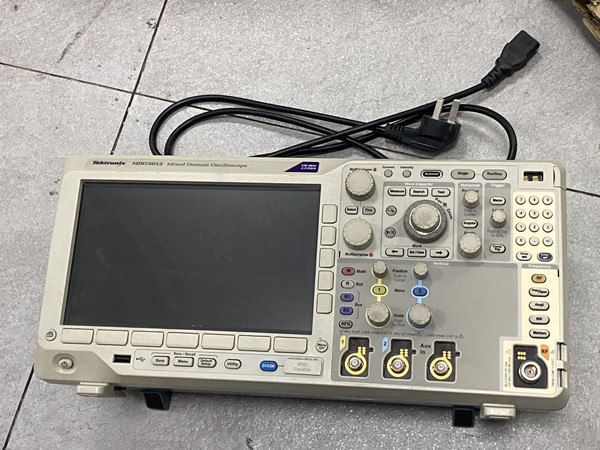

泰克示波器MDO3012無法通信故障維修方法

【作者】:YX 【發布時間】:2025-9-25 【來源】:上海仰光電子科技有限公司

泰克示波器MDO3012無法通信故障維修方法
泰克 MDO3012 示波器的通信功能（USB、以太網、GPIB）是數據傳輸與遠程控制的核心，無法通信將導致設備聯動失效。以下按 “接口類型分級排查” 思路，結合通信鏈路原理提供系統性維修方案。
一、故障現象與基礎排查
常見故障表現為：USB 連接無設備識別、以太網無法獲取 IP、GPIB 指令無響應。基礎排查步驟：
物理連接檢查：更換通信線纜（如 USB Type-B 線、CAT5e 網線），檢查接口針腳是否彎曲、氧化（用酒精棉簽清潔），GPIB 接口需確認插頭鎖緊裝置完好。
參數配置驗證：
USB：進入 “Utility→I/O” 確認模式為 “Device”（非 “Host”）；
以太網：檢查 “Network” 設置，DHCP 是否啟用或手動配置同網段 IP（如 192.168.1.100）；
GPIB：確認地址（默認 7）與控制器匹配，觸發模式設為 “IEEE488”。
交叉測試：連接其他計算機或控制設備，排除外部兼容性問題。
二、分接口硬件故障檢修
1. USB 接口故障（最頻發）
供電線路檢測：拆機后測量 USB 接口第 1 腳（VCC）應輸出 5V±0.2V，若無電壓，檢查串聯的 0402 封裝 1A 保險是否熔斷，更換同規格保險（不可用更大容量替代）。
數據鏈路修復：D+/D - 信號線（第 2、3 腳）串聯的 22Ω 匹配電阻若開路，需更換貼片電阻；測量 USB 控制器芯片（如 MAX3421E）的 12MHz 晶振，用示波器檢測是否有正弦波，無波形則更換晶振及 22pF 負載電容。
芯片更換：若控制器芯片供電（3.3V）正常但無通信信號，判定芯片損壞，更換同型號芯片（焊接溫度≤350℃，避免靜電損壞）。
2. 以太網接口故障
物理層檢修：測量 RJ45 接口變壓器（HR911105A）引腳間電阻，正常應通路，短路則更換變壓器；檢查 PHY 芯片（LAN8720）3.3V 供電，紋波若＞100mV，更換 100nF 濾波電容。
信號傳輸測試：用示波器檢測 PHY 與主 CPU 的 MII 接口信號（TX_CLK、TXD），若無信號，更換 47Ω 排阻；若 PHY 芯片發熱異常，直接更換芯片并檢查周邊電路。
3. GPIB 接口故障
保護電路檢查：TVS 二極管（SMBJ6.5A）若雙向導通（正常反向截止），需更換；測量接口與控制器芯片（TNT7500）間的 10kΩ 隔離電阻，開路則更換。
SPI 總線測試：用邏輯分析儀檢測 SPI 時鐘（SCK）和數據信號，無信號需修復總線線路，必要時更換 GPIB 控制模塊。
三、核心控制與軟件修復
1. 主 CPU 通信鏈路檢測
總線信號驗證：所有接口通過內部總線連接主 CPU（ARM Cortex-A8），用示波器檢測總線信號（如 PCIe 時鐘），若畸變需調整 50Ω 終端電阻。
供電穩定性測試：測量 CPU 的 1.8V、3.3V 供電，紋波超標的話，更換 LM1117 穩壓器及 10μF+100nF 濾波電容組合。
2. 固件與系統恢復
出廠設置重置：進入 “Utility→System→Factory Reset” 清除錯誤配置，重啟后重新測試。
固件升級：從泰克官網下載最新固件（如 v2.51），存入 USB 閃存盤插入 Host 接口，按提示完成升級，修復軟件協議漏洞。
