信號分析儀GPIB通訊不良維修:常見故障與解決方案全解析
【作者】:仰光電子 【發布時間】:2025-10-13 【來源】:

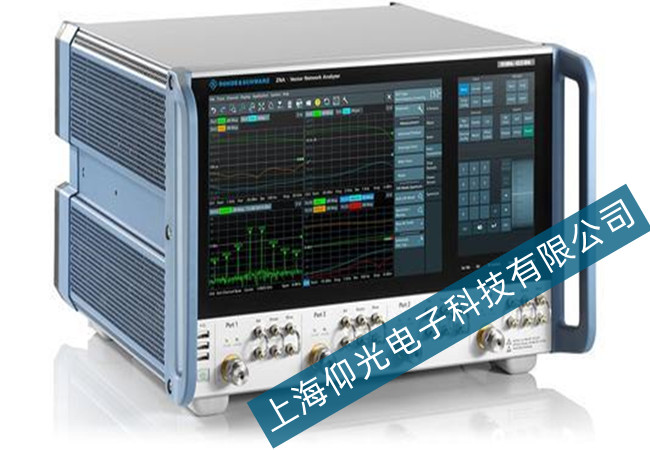

在電子測試領域,信號分析儀作為核心設備,其GPIB接口的穩定通訊直接影響測試效率與數據準確性。然而,GPIB通訊不良問題頻發,成為維修中的常見痛點。本文結合行業實踐,梳理典型故障案例與維修策略,為工程師提供系統性解決方案。
物理連接失效:最直接的故障源頭
GPIB通訊依賴穩定的物理連接。常見問題包括:線纜插頭未完全插入接口、固定螺絲松動導致接觸不良;長期使用后接口觸點氧化或沾染灰塵,形成電阻層阻礙信號傳輸;線纜過度彎折或老化引發內部斷線。某型號頻譜儀維修案例顯示,通過更換備用線纜并清潔接口觸點后,通訊中斷問題成功解決。此外,總線長度超過20米或多設備級聯時,需啟用終端電阻并縮短線纜,避免信號反射衰減。
地址配置沖突:軟件層面的隱形故障
每個GPIB設備需配置唯一地址(0-30),地址重復或軟件設置不匹配會直接導致初始化失敗。例如,某實驗室因多臺設備誤設為同一地址,引發控制器信號混亂。維修時需通過掃描工具檢測總線活躍地址,調整設備面板撥碼開關或軟件配置,確保地址唯一性。部分控制器默認地址與設備沖突,需修改控制器地址至未使用范圍(如22-30),避免資源搶占。
驅動與固件異常:系統兼容性瓶頸
驅動程序缺失、版本過舊或與操作系統不兼容是常見軟件故障。某頻譜儀因未安裝NI-VISA庫,導致控制器無法識別設備。維修時需從廠商官網下載匹配驅動,以管理員權限安裝并執行“修復VISA”功能。固件版本不兼容也可能引發交互異常,如某設備升級后按鍵驅動模塊故障,通過降級至穩定版本后恢復功能。
硬件損壞與環境干擾:不可忽視的深層原因
接口芯片損壞、內部電路短路等硬件故障需專業檢測。某型號信號發生器因GPIB卡ESD保護器件損壞導致通訊中斷,更換后恢復功能。電磁干擾(如靠近射頻設備)或潮濕環境會加劇接觸不良,需采用屏蔽線纜并優化設備布局。
維修后驗證:確保可靠性閉環
完成維修后需執行關鍵指標測試,如幅度線性度(±0.5dB以內)、頻率精度(≤1ppm),并持續監測設備運行狀態。定期維護(如清潔接口、備份驅動配置)可有效降低故障率。
信號分析儀GPIB通訊不良維修需遵循“從物理到軟件、從簡單到復雜”的排查邏輯。通過系統性的分步檢測與針對性修復,多數問題可快速解決,保障測試流程的高效與精準。
