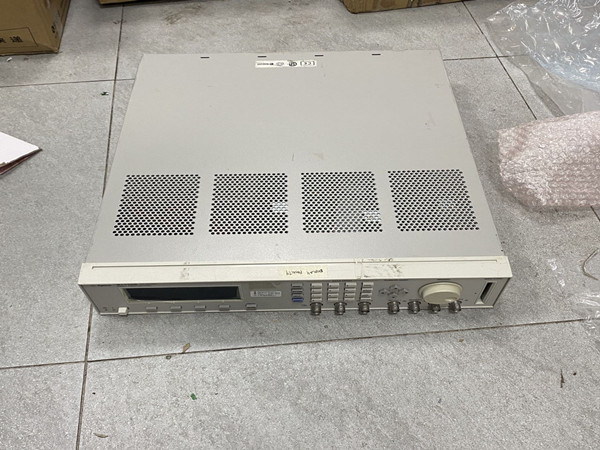

安捷倫脈沖信號發生器屏幕花屏故障維修
【作者】:YX 【發布時間】:2025-10-14 【來源】:上海仰光電子科技有限公司
安捷倫脈沖信號發生器屏幕花屏故障維修
安捷倫脈沖信號發生器屏幕花屏可能是由多種原因引起的,以下是一些常見的故障原因及相應的維修方法:
顯示屏連接問題:
故障原因:顯示屏的連接線松動、接觸不良或者損壞,會導致信號傳輸不暢,從而出現花屏現象。
維修方法:首先關閉信號發生器的電源,然后打開設備外殼,找到顯示屏的連接線,仔細檢查是否有松動的情況。如果松動,可以重新插拔連接線,確保連接牢固。如果連接線有損壞,則需要更換新的連接線。
顯示屏本身故障:
故障原因:顯示屏內部的液晶面板、背光組件等出現故障,也會導致花屏。例如,液晶面板出現像素點損壞、背光燈管老化等問題。
維修方法:如果確定是顯示屏本身的故障,一般需要更換新的顯示屏。在更換顯示屏時,需要注意選擇與原設備型號匹配的顯示屏,并按照正確的操作步驟進行更換,避免對設備造成其他損壞。
顯示驅動電路故障:
故障原因:顯示驅動電路負責將信號發生器產生的圖像信號轉換為適合顯示屏顯示的信號,如果驅動電路中的芯片、電容、電阻等元件損壞,就會導致花屏。
維修方法:使用專業的電子檢測設備,如示波器、萬用表等,對顯示驅動電路進行檢測,找出損壞的元件。然后根據元件的型號和規格,更換損壞的元件。如果無法確定具體的損壞元件,也可以考慮更換整個顯示驅動電路板。
系統固件問題:
故障原因:信號發生器的系統固件出現錯誤或漏洞,可能會導致顯示異常,包括花屏。
維修方法:到安捷倫官方網站上查找是否有針對該型號信號發生器的固件更新版本。如果有,按照官方提供的更新步驟,將信號發生器的固件更新到最新版本,看是否能解決花屏問題。
電源供應問題:
故障原因:電源供應不穩定、電壓過低或過高,都可能影響顯示屏的正常工作,導致花屏。例如,電源模塊中的電容鼓包、穩壓芯片損壞等。
維修方法:使用萬用表測量電源模塊的輸出電壓,檢查是否在正常范圍內。如果電壓異常,需要對電源模塊進行維修或更換。對于一些簡單的電源故障,如電容鼓包,可以直接更換電容;如果是復雜的電源問題,建議由專業維修人員進行處理。
