仕富梅分析儀 08000902信號板故障深度維修
【作者】:YX 【發布時間】:2025-12-2 【來源】:上海仰光電子科技有限公司
仕富梅分析儀 08000902信號板故障深度維修

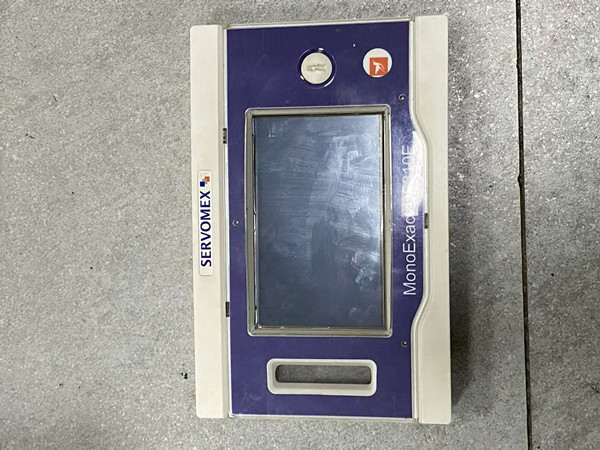

仕富梅（Servomex）08000902 氣體分析儀的信號板作為核心信號處理單元，承擔傳感器信號放大、濾波、模數轉換及與主控板通信的關鍵功能，故障多表現為信號失真、無信號輸出、數據波動劇烈或通信中斷，需通過系統性檢測與精準維修恢復其性能，以下是詳細操作流程：
一、維修前準備與安全規范
工具與備件：準備高精度萬用表、示波器、熱風槍（300-400℃可調）、防靜電烙鐵、焊錫絲（含銀 2%）、無水酒精、清潔棉簽、防靜電手環，備用同規格電容（高頻低 ESR 型）、電阻（合金精密電阻）、信號放大芯片（如 OP07、AD8221）及排線接口。
安全防護：維修前斷開分析儀總電源，拔掉電源插頭，等待內部電容放電 10 分鐘；全程佩戴防靜電手環，避免靜電擊穿信號板上的精密芯片；禁止用手直接觸摸芯片引腳和電路板金手指，防止汗液腐蝕。
參數備份：若分析儀仍能部分開機，通過上位機軟件導出設備校準參數、測量量程等關鍵數據，避免維修后參數丟失。
二、故障定位與初步檢測
外觀檢查：拆卸分析儀外殼，取出信號板（通過螺絲固定在機箱內，標注 “Signal Board”），目視觀察電路板表面：重點查看電容是否鼓包、漏液（頂部凸起或引腳有白色結晶），電阻是否燒蝕（表面發黑、阻值標簽脫落），焊點有無虛焊、脫焊（焊點發白、邊緣不光滑），芯片引腳是否氧化、彎折，排線接口是否松動、觸點氧化。
供電檢測：用萬用表直流檔測量信號板供電接口電壓（通常為 ±15V 或 + 5V，參考設備手冊），若電壓為 0 或波動超 ±0.5V，排查供電回路的保險絲（通常為 0.5A 貼片保險絲）是否熔斷，濾波電容是否失效，若保險絲熔斷需更換同規格配件，并排查短路隱患。
信號通路測試：斷開信號板與傳感器、主控板的連接，接入標準信號源（如 4-20mA 電流信號、0-10V 電壓信號），用示波器測量信號板輸入端子和輸出端子的信號波形：若輸入正常但輸出無信號或波形畸變，判定信號處理鏈路故障；若輸入無響應，檢查接口排線是否導通。
三、核心故障維修操作
（一）被動元件檢修與更換
電容故障處理：重點排查信號濾波電容（通常為 10μF/16V、100nF/50V）和電源濾波電容，用電容表測量容量，若低于標稱值 80% 或存在漏液、鼓包，立即更換。更換時用熱風槍均勻加熱電容引腳，待焊錫熔化后取下舊電容，清理焊點殘留焊錫，焊接新電容時注意正負極（電容本體有 “-” 標識對應電路板負極），焊點需飽滿無虛焊。
電阻故障處理：用萬用表測量反饋電阻、限流電阻的阻值，若偏離標稱值 ±5% 以上，或電阻表面燒蝕，更換同精度、同功率等級的電阻。對于貼片電阻，用烙鐵配合吸錫帶拆除舊電阻，焊接新電阻時確保引腳與焊盤完全貼合，避免虛焊導致信號波動。
（二）主動元件與芯片維修
信號放大芯片檢修：信號板核心放大芯片（如 AD8221、INA128）故障會導致信號失真，用萬用表測量芯片供電引腳電壓，若供電正常但無輸出信號，用示波器對比芯片輸入與輸出波形：輸入波形正常而輸出異常，判定芯片損壞，需更換同型號芯片。更換時用熱風槍調至 350℃，配合助焊劑均勻加熱芯片引腳，待焊錫熔化后輕輕取下芯片，清理焊盤后涂抹少量助焊劑，對準引腳位置焊接新芯片，確保無橋接、虛焊。
模數轉換（ADC）芯片檢測：若信號放大后仍無法正常傳輸數據，檢查 ADC 芯片（如 ADS1232）的時鐘信號和數據信號，用示波器測量芯片 CLK 引腳和 DOUT 引腳，若無時鐘信號或數據信號中斷，排查芯片供電或更換 ADC 芯片。
（三）接口與排線維修
排線接口處理：用棉簽蘸取無水酒精，清潔信號板上的排線插槽（如 JTAG 接口、傳感器信號接口），去除觸點氧化層和灰塵；檢查排線是否破損、內部導線斷裂，若排線損壞更換同規格排線，重新插入插槽時確保卡扣扣緊，避免松動。
通信接口檢修：若信號板與主控板通信中斷，檢查通信芯片（如 MAX485）的供電電壓和輸出信號，用示波器測量芯片 TX、RX 引腳的波形，若無信號輸出，更換通信芯片，并檢查終端匹配電阻（120Ω）是否完好。
四、維修后組裝與功能驗證
組裝流程：將維修后的信號板重新安裝到分析儀內，緊固固定螺絲，正確連接傳感器排線、主控板排線和供電線路，確保接線無松動、無錯接（參考電路板接線標識）；蓋好分析儀外殼，擰緊外殼螺絲。
通電測試：接通電源，開機后觀察分析儀是否正常啟動，無報錯提示；用萬用表測量信號板供電電壓，確保穩定在額定范圍；通過示波器監測傳感器信號經信號板處理后的輸出波形，確保波形平滑、無雜波，幅值符合設計標準。
性能驗證：接入標準氣體（與分析儀測量氣體類型一致，濃度為量程的 50%），對比分析儀顯示數據與標準氣體濃度：測量誤差需≤±2% FS（符合仕富梅設備精度要求）；連續運行 1 小時，記錄數據波動情況，波動幅度≤±0.5% 即為正常；通過上位機軟件檢查信號板與主控板的通信狀態，確保數據傳輸實時、無中斷。
參數恢復：導入維修前備份的校準參數，若參數丟失，用標準氣體進行零點校準和量程校準，調整校準電位器直至測量精度達標。
