日本美德龍對刀儀頻繁報警“E-102”故障維修指南
【作者】:ZMT 【發布時間】:2025-12-30 【來源】:上海仰光電子科技有限公司
日本美德龍對刀儀頻繁報警“E-102”故障維修指南

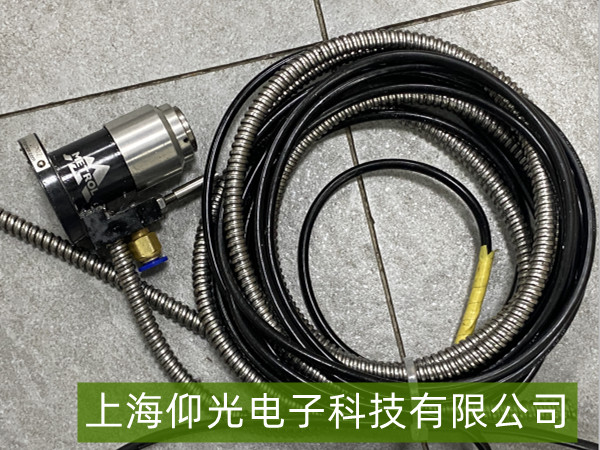

日本美德龍對刀儀是數控加工中心的關鍵輔助設備，用于精確測量刀具長度/半徑并補償加工參數。當設備頻繁報警“E-102”時，通常表示系統檢測到傳感器信號異常或機械傳動部件故障，直接影響刀具數據的準確性，需及時排查維修。以下是針對性解決指南。
一、故障代碼“E-102”的常見誘因
根據美德龍設備手冊及行業經驗，“E-102”報警多與以下問題相關：
測頭/傳感器故障：對刀儀的核心測頭（如接觸式傳感器）因長期使用出現磨損、臟污或機械變形，導致無法正常觸發信號；傳感器線路接觸不良、短路或信號放大模塊損壞。
機械傳動異常：測頭移動導軌（如線性滑軌）缺油、生銹或滾珠磨損，導致測頭運動卡頓；傳動絲桿螺母間隙過大，造成測頭位置偏移，傳感器無法準確捕捉刀具接觸點。
電氣連接問題：測頭信號線（如屏蔽線）松動、破損或接口氧化，導致信號傳輸中斷；電源模塊供電不穩定（如電壓波動＞±5%），影響傳感器工作狀態。
軟件/參數設置錯誤：對刀儀內部參數（如觸發靈敏度、零點偏移值）被誤修改，或與機床控制系統（如FANUC、SIEMENS）的通信協議不匹配。
二、關鍵維修步驟
（一）基礎檢查
觀察報警觸發場景：記錄“E-102”是在測頭接觸刀具時立即報警，還是空載狀態下隨機觸發。若接觸刀具時報警，優先排查測頭或傳感器；若空載報警，需檢查機械傳動或電氣連接。
清潔測頭與傳感器：用無水酒精棉擦拭測頭接觸面（避免劃傷）和傳感器探頭，清除金屬碎屑、油污等雜質（這些污垢可能導致接觸電阻異常）。
（二）機械部件檢測
檢查導軌與絲桿：手動推動測頭（斷電狀態下），感受運動是否順滑無卡頓。若存在明顯阻力，需清潔導軌并涂抹專用潤滑脂（如鋰基脂），檢查絲桿螺母間隙（間隙過大需調整或更換）。
測試測頭靈敏度：用標準校驗棒（如直徑5mm鋼棒）輕觸測頭，觀察是否能穩定觸發信號（正常應無延遲、無反復抖動）。若測頭無反應或反應遲鈍，可能為機械變形（如測頭尖端磨損），需更換測頭組件。
（三）電氣與信號排查
檢查線路連接：斷開設備電源，檢查測頭信號線與主板的連接插頭（如DB9/DB15接口）是否松動，屏蔽層是否接地良好；用萬用表測量信號線通斷（電阻＜1Ω為正常），若線路破損需更換。
檢測傳感器模塊：通過設備自檢菜單（若有）查看傳感器輸入信號值（正常接觸時應輸出穩定電壓/電流變化，如0-5V脈沖）。若信號無變化，可能為傳感器損壞（如應變片失效）或放大電路故障，需聯系廠家更換同型號傳感器模塊。
（四）軟件與參數校準
進入對刀儀設置界面（通常通過操作面板或連接電腦軟件），檢查“觸發靈敏度”“零點偏移”等參數是否被誤修改（建議恢復出廠默認值后重新校準）。若設備與機床聯機，還需確認通信協議（如RS232波特率、數據位）與機床系統一致。
