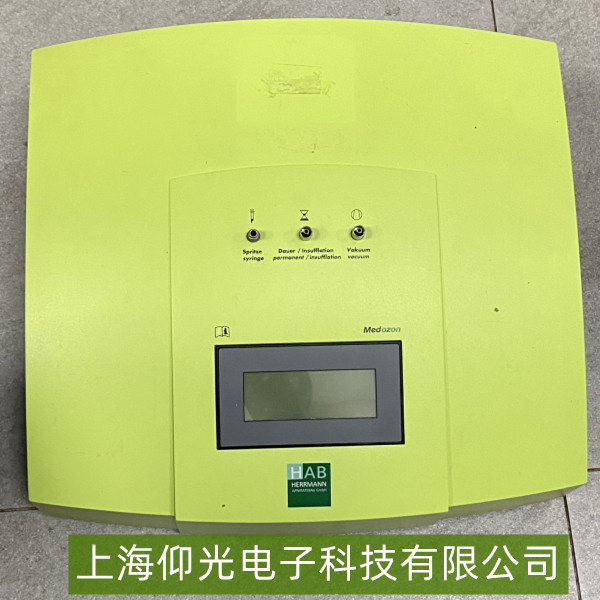

赫爾曼 Medozon 控制器臭氧濃度顯示異常故障維修
【作者】:ZMT 【發布時間】:2026-1-5 【來源】:上海仰光電子科技有限公司
赫爾曼 Medozon 控制器臭氧濃度顯示異常故障維修
一、故障現象快速定位
赫爾曼控制器臭氧濃度顯示異常通常表現為：屏幕數值與實際臭氧濃度明顯不符（如實際低濃度顯示為高值，或波動劇烈）、數值固定不變（無變化）、顯示亂碼或單位錯誤（如mg/m³與ppm混淆）。需優先區分是傳感器故障、信號傳輸問題，還是控制器軟件/硬件異常。
二、核心故障原因及維修步驟
1. 臭氧傳感器故障
原因：Medozon通過電化學或紫外吸收式傳感器檢測臭氧濃度，若傳感器老化（長期暴露于高濃度臭氧環境）、膜片污染（如油污、粉塵附著）或內部電解液干涸，會導致檢測信號失真。
維修方法：
外觀檢查：打開傳感器保護罩（若有），觀察探頭是否有物理?yè)p傷（如裂紋）、膜片是否被污染（可用軟布蘸取少量中性清潔劑輕拭，禁用酒精或腐蝕性溶劑）。
校準驗證：通過控制器菜單進入傳感器校準模式（參考說明書操作），使用標準臭氧濃度氣體（如0.1ppm或1ppm校準氣）進行零點/量程校準。若校準后仍顯示異常，說明傳感器已失效，需更換同型號傳感器（需赫爾曼原廠配件，型號通常標注于傳感器本體）。
2. 信號傳輸線路問題
原因：傳感器與控制器之間通過信號線（如4-20mA電流信號或RS485數字信號）傳輸數據，若線路松動、破損（如鼠咬、振動導致接頭脫落）或屏蔽層失效（電磁干擾），會導致信號中斷或畸變。
維修方法：
檢查傳感器與控制器連接插頭（如航插、端子排）是否插緊，重新插拔并擰緊螺絲；用萬用表測量信號線通斷（4-20mA信號線正負極電阻正常，RS485線對地絕緣電阻＞10MΩ）。
若線路經過強電磁干擾區域（如靠近高頻設備），需檢查屏蔽線是否接地良好（屏蔽層單端接控制器地），必要時加裝磁環抑制干擾。
3. 控制器軟件/硬件異常
原因：控制器主板上的ADC（模數轉換）芯片故障、軟件程序錯誤（如校準參數丟失）或顯示屏背光驅動問題，可能導致數值顯示異常（如亂碼、固定值）。
維修方法：
重啟控制器（斷電5分鐘后重新上電），觀察是否恢復正常；若無效，進入系統設置菜單，恢復出廠默認參數（注意備份當前配置），重新進行傳感器校準。
檢查控制器顯示屏是否有物理?yè)p傷（如背光不均、局部黑斑），若懷疑主板故障（如芯片過熱、焊點脫落），需聯系赫爾曼官方技術支持，由專業人員檢測或更換主板。
4. 環境因素干擾
原因：高溫（＞40℃）、高濕（＞80%RH）或強腐蝕性氣體（如氯氣、硫化氫）環境可能加速傳感器老化或線路氧化，導致顯示漂移。
維修方法：
確�？刂破靼惭b環境符合要求（參考說明書環境參數），加裝空調或除濕裝置控制溫濕度；若環境存在腐蝕性氣體，需對傳感器和線路加裝防護罩（如聚四氟乙烯材質）。
