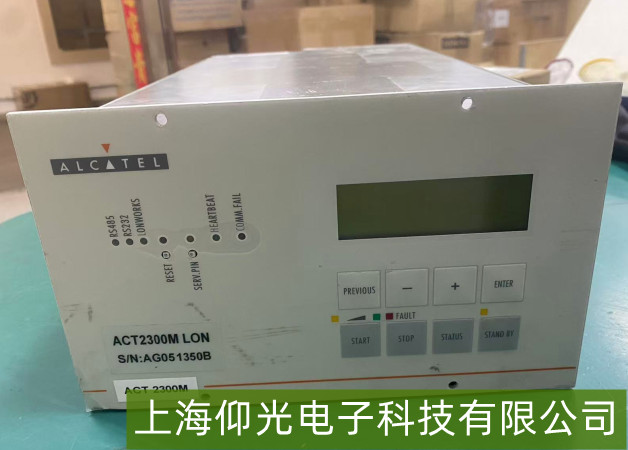

阿爾卡特 ACT2300M 分子泵控制器無法啟動故障維修
【作者】:ZMT 【發布時間】:2026-1-17 【來源】:上海仰光電子科技有限公司
阿爾卡特 ACT2300M 分子泵控制器無法啟動故障維修
一、基礎排查：
電源輸入驗證
首先檢查控制器供電是否正常——確認電源線牢固接入（工業場景需排查線路老化、松動或腐蝕），電壓需符合設備規格（通常為AC 220V±10%或DC 24V，具體以銘牌為準）。觀察電源指示燈（若有）：若指示燈完全熄滅，可能是輸入電源無電（如插座故障、配電柜跳閘）、保險絲熔斷或電源模塊損壞。用萬用表測量輸入電壓（如AC 220V輸入端），確保電壓穩定在額定范圍內；若使用外接電源適配器，需額外檢測適配器輸出電壓（如標稱12V/2A適配器實際輸出是否達標）。
環境適應性檢查
ACT2300M常用于實驗室或工業環境，需排除極端條件影響：高溫（＞40℃）可能觸發內部熱保護，低溫（＜0℃）可能導致電解電容性能下降。檢查安裝位置是否通風良好（避免密閉空間熱量堆積），船用/潮濕環境需確認無凝露或進水（水分可能引發短路）。
二、硬件故障排查：
保險絲與電源模塊
斷電后打開控制器后蓋（注意安全！），找到保險絲（通常標注在電路板或說明書上），檢查是否熔斷（外觀發黑或用萬用表測通斷）。若熔斷，需更換同規格保險絲（勿換更大容量），并排查短路原因（如電源線破損、主板元件擊穿）。若保險絲正常但無啟動跡象，可能是電源模塊（如開關電源芯片、整流橋）故障——用萬用表測量模塊輸入/輸出電壓（如AC 220V轉DC 12V是否正常），異常則需更換模塊。
主板與啟動電路
檢查主板上的啟動電容（如電解電容）、復位按鈕：電容鼓包需更換，復位按鈕卡滯需清潔或調整。觀察主板是否有燒蝕痕跡（如焦黑、元件開裂），重點排查CPU、電源管理芯片等核心部件（工業震動可能導致焊點脫焊，可嘗試補焊）。若控制器有自檢蜂鳴器（部分型號啟動時會短鳴），無聲音可能提示主板初始化失敗。
三、保護功能與外部關聯
保護邏輯觸發
ACT2300M可能因過流、過壓或泵體異常（如分子泵堵轉、傳感器故障）觸發保護鎖死。檢查顯示屏（若有）是否提示錯誤代碼（如“E1”“E3”對應不同保護類型），參考手冊解除保護（如復位保護開關或斷電重啟）。確認泵體連接正常（接口松動可能導致控制器拒絕啟動）。
軟件或參數異常
若參數被誤修改（如電流上限設為0），可能導致邏輯判斷不通過。嘗試恢復出廠設置（通過面板按鍵組合或專用軟件），或聯系廠家更新固件（排除程序bug）。
