【維修課堂】徠卡AT403激光跟蹤儀角度編碼器失靈維修
【作者】:ZMT 【發布時間】:2026-1-21 【來源】:上海仰光電子科技有限公司

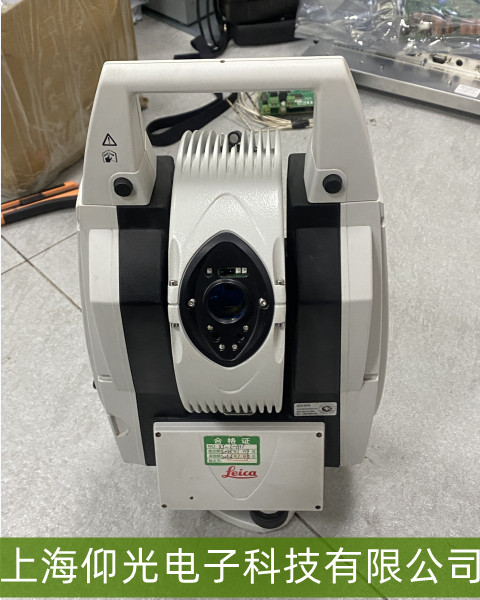

徠卡AT403激光跟蹤儀角度編碼器失靈維修指南
徠卡AT403激光跟蹤儀作為高精度測量設備，其角度編碼器是核心組件之一，負責跟蹤儀旋轉軸的角度定位。若角度編碼器出現失靈（如讀數跳變、零位偏移或無響應），需系統排查并專業維修。
一、常見故障表現
測量中斷：跟蹤儀旋轉時角度數據異常波動或停滯。
零位錯誤：設備歸零后仍顯示偏差，影響坐標系準確性。
報警提示：系統報錯如“Encoder Failure”或“Angle Sensor Error”。
二、初步排查步驟
檢查物理連接：
確認編碼器電纜無松動、磨損或斷裂（接口通常位于旋轉軸基座）。
重啟設備，觀察故障是否持續。
環境因素：
避免強電磁干擾或極端溫度（編碼器對振動和灰塵敏感）。
清潔編碼器光學部件（如光柵尺）上的污漬或油漬。
三、專業維修流程
校準與診斷：
使用徠卡原廠軟件（如SpatialAnalyzer）檢測編碼器原始信號，判斷是否為硬件故障或軟件參數錯誤。
若校準后仍異常，需拆解檢查編碼器機械結構（如軸承磨損導致光柵偏移）。
關鍵維修操作：
更換編碼器模塊：若光柵或讀數頭損壞，需更換原廠兼容部件（型號需嚴格匹配）。
調整零位基準：通過激光干涉儀重新標定零點，確保絕對角度精度。
系統復位：
維修后需執行全軸校準，并驗證跟蹤儀在360°范圍內的重復性誤差（應＜15μm/m）。
