芬騰超高速攝影機不通電故障維修
【作者】:YX 【發布時間】:2026-1-22 【來源】:上海仰光電子科技有限公司
芬騰超高速攝影機不通電故障維修

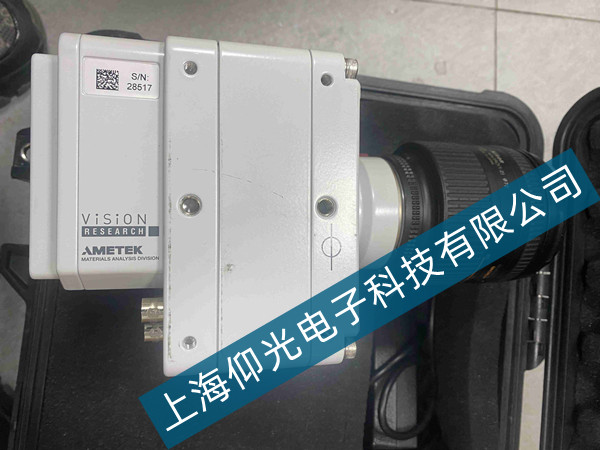

芬騰超高速攝影機是工業動態測試、科研高速成像的核心設備，不通電故障會直接導致設備完全無法啟動，中斷高速影像采集任務。該故障根源集中在供電鏈路、電源模塊、控制單元及安全保護機制，需遵循 “先外部后內部、先低壓后高壓” 的原則分步檢修，兼顧精密設備的操作安全性與維修精準度。
一、故障現象
設備接通電源線后，整機無任何響應，指示燈不亮、散熱風扇不轉動，無開機自檢聲音；更換優質供電插座、電源線后故障依舊，排除外部供電接口接觸不良問題；測量設備電源輸入端無電壓輸入跡象，初步判定為內部供電或電源模塊故障。
二、核心故障原因
結合設備電路架構，故障成因分為四類：一是外部供電鏈路故障，電源線內部斷裂、插頭氧化銹蝕，或電源濾波器損壞，導致市電無法輸入設備；二是內部電源模塊失效，電源板整流橋擊穿、濾波電容鼓包漏液，DC-DC 轉換模塊損壞，無法將交流電轉換為設備所需的低壓直流電；三是安全保護機制觸發，設備內部存在短路、過流隱患，主保險絲熔斷，強制切斷供電回路；四是控制單元故障，主板供電芯片燒毀、開機觸發電路失效，無法向電源模塊發送啟動指令。
三、分步維修操作
外部鏈路排查：用萬用表通斷檔檢測電源線完整性，更換內部斷裂的電源線；清潔電源插頭氧化層，確保與插座接觸良好；測量電源濾波器輸出端電壓，無電壓則更換濾波器。
保險絲檢測更換：拆機后定位設備主保險絲，用萬用表測量通斷性，熔斷則更換同規格保險絲（需匹配額定電流與電壓參數）；更換前排查內部短路隱患，避免二次熔斷。
電源模塊檢修：檢查電源板電容有無鼓包漏液、整流橋有無燒蝕焦痕，更換損壞元件；用示波器檢測 DC-DC 轉換模塊輸出電壓，確保 ±12V、±5V、3.3V 等低壓供電穩定，無輸出則更換電源模塊。
控制單元驗證：測量主板供電芯片輸入輸出電壓，更換燒毀的芯片；補焊主板開機觸發電路的虛焊點，重新插拔主板與電源模塊的連接線束，清潔接口氧化層。
四、維修驗證與預防措施
維修后通電測試，設備指示燈正常亮起，風扇運轉流暢，順利進入操作系統；連續開機 4 小時無斷電、無宕機，供電穩定性達標。預防措施方面，需每月檢查電源線與插頭狀態，避免線纜彎折磨損；每季度清潔電源板灰塵，檢測電容與保險絲狀態；為設備配備穩壓電源，避免電網波動沖擊核心模塊，延長使用壽命。
