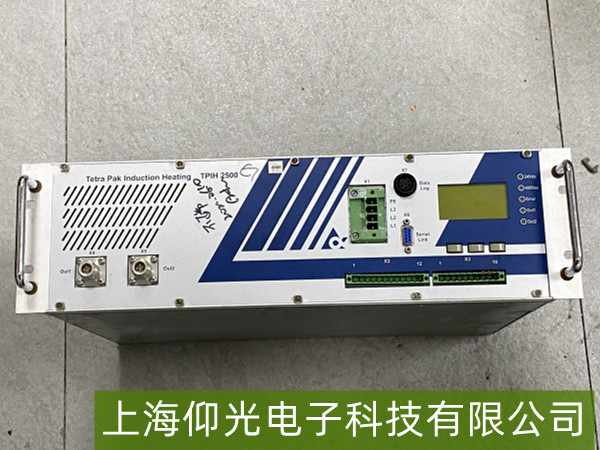

利樂TPIH 2500高頻發生器Out1無加熱輸出故障排查與修復
1. 初步檢查與安全確認
首先斷開設備電源,確保安全操作。檢查高頻發生器外部連接(如Out1輸出端子、電源線、控制信號線)是否松動或燒蝕,重新插拔確認接觸良好。同時觀察設備是否有明顯損壞(如電容鼓包、線路燒焦)。
2. 控制信號檢測
Out1無輸出可能是控制信號異常。使用萬用表測量控制板輸出至Out1驅動電路的信號(如PWM或開關量),確認控制板是否正常發送加熱指令。若信號缺失,需排查控制板程序或相關繼電器/固態繼電器。
3. 高頻輸出回路診斷
重點檢查Out1的高頻輸出路徑:
功率器件:檢測IGBT/MOSFET等功率模塊是否擊穿(用萬用表二極管檔測通斷),損壞需更換同型號部件。
匹配網絡:高頻發生器的輸出匹配電容/電感若開路或參數偏移,會導致能量無法傳輸,需用LCR表測量元件值。
冷卻系統:散熱風扇或水冷系統故障可能導致過熱保護鎖定輸出,檢查溫度傳感器和冷卻管路。
4. 電源與驅動電路
驗證高頻發生器主電源(如380VAC)及內部低壓供電(±15V、+5V等)是否穩定。驅動電路(如IGBT驅動模塊)若供電不足或損壞,會導致功率管不導通,需測量驅動電壓是否符合規格(通常為±12V~±15V)。
5. 修復與驗證
更換故障元件(如功率模塊、電容)后,逐步上電測試,優先在低功率模式下運行。
恢復正常負載后,監測Out1輸出電流(用鉗形表)和溫度,確認加熱功能穩定。
