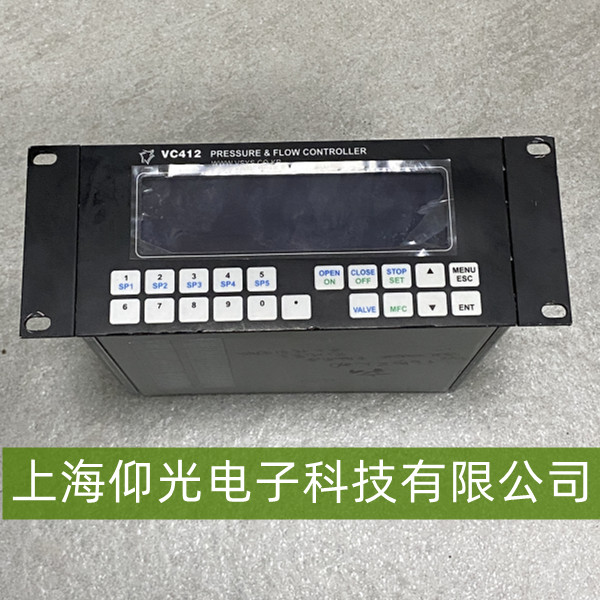

VC412 壓力流量控制器通訊中斷故障維修
【作者】:ZMT 【發布時間】:2026-1-29 【來源】:上海仰光電子科技有限公司

VC412壓力流量控制器通訊中斷故障維修指南
VC412壓力流量控制器通訊中斷會導致系統無法實時監控或調節參數,影響生產流程的穩定性。以下從常見原因及針對性維修步驟展開說明:
一、常見故障原因
物理連接問題
通訊線纜(如RS485/RS232線)松動、脫落或接口氧化,導致信號傳輸中斷;
線纜破損(如鼠咬、彎折過度)、屏蔽層失效,引入電磁干擾;
通訊端口(控制器側/上位機側)針腳損壞或接觸不良。
通訊參數配置錯誤
控制器與上位機(如PLC、工控機)的通訊協議(如Modbus RTU)、波特率(如9600/19200bps)、數據位(通常8位)、停止位(通常1位)或校驗方式(如無校驗/偶校驗)設置不一致。
硬件故障
控制器內部通訊模塊(如RS485芯片)損壞,或電源供電不穩定(通訊模塊需獨立穩定的5V/3.3V供電);
上位機通訊接口(如串口)故障,或USB轉串口模塊(若使用)驅動異常。
環境干擾
強電磁環境(如靠近變頻器、大功率電機)未做屏蔽處理,導致信號畸變;
通訊線與強電線路平行敷設,未保持足夠間距(建議≥30cm),耦合干擾。
二、維修步驟
基礎檢查
物理連接:斷電后重新插拔通訊線纜,確保接口牢固;檢查線纜外觀有無破損、折痕,必要時更換備用線;用萬用表檢測線纜通斷(測量兩端對應引腳電阻是否正常),屏蔽層是否接地良好。
參數配置:對照控制器說明書,核對上位機軟件(如Modbus Poll)與VC412的通訊協議、波特率等參數(常見默認值:波特率9600,8N1無校驗),確保完全一致;部分控制器需通過按鍵或上位機菜單重新設置參數。
硬件檢測
若參數正確但仍有中斷,用替換法測試:更換通訊線纜(如原線為普通線,換屏蔽雙絞線)、更換上位機通訊端口(如切換COM1/COM2)或USB轉串口模塊;檢查控制器通訊模塊指示燈(如有)狀態——正常通訊時應有規律閃爍,若常滅或常亮可能模塊故障。
對于疑似硬件損壞(如模塊燒毀、芯片開裂),需由專業維修人員使用示波器檢測信號波形,或更換同型號通訊模塊。
環境優化
若干擾明顯,對通訊線加裝金屬屏蔽層并可靠接地(單端接地避免地環流);調整線纜走向,遠離強電設備;必要時增加信號隔離器(如RS485隔離模塊),提升抗干擾能力。
