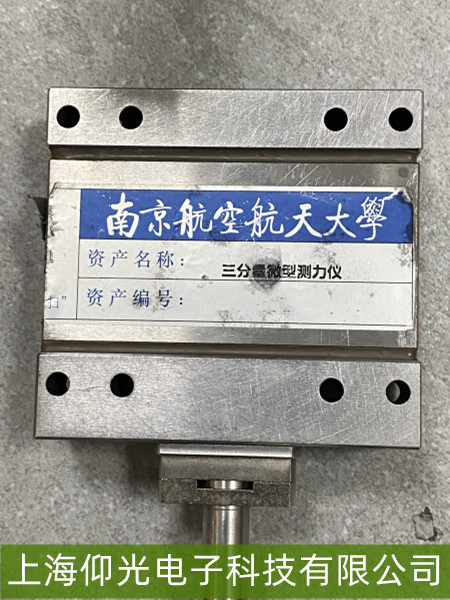

三分量微型測力儀 Z 軸無信號輸出故障維修指南
【作者】:ZMT 【發布時間】:2026-1-31 【來源】:上海仰光電子科技有限公司
三分量微型測力儀 Z 軸無信號輸出故障維修指南
一、故障可能原因分析
Z軸無信號輸出通常與傳感器、電路連接、供電或機械結構異常相關，具體包括：
Z軸傳感器故障：傳感器損壞（如應變片斷裂、敏感元件失效）、零點漂移或量程超限導致無有效電信號輸出。
電路連接問題：Z軸傳感器與主板的連接線松動、斷開或焊點脫焊；信號傳輸線（如排線、杜邦線）內部斷裂。
供電異常：Z軸傳感器專屬供電電路故障（如電源模塊損壞、供電電壓不足），或主板信號放大電路異常。
機械結構卡滯：Z軸活動部件（如導向軸、連接頭）被異物卡住、潤滑不足或物理變形，導致傳感器未受力但實際無位移響應。
軟件/校準問題：設備固件故障或Z軸校準參數丟失，誤判為無信號（需排除軟件干擾）。
二、基礎排查步驟
檢查物理連接：
斷開設備電源，打開外殼（需謹慎，避免損壞精密元件），觀察Z軸傳感器與主板的連接線是否松動、脫落或排線斷裂（重點檢查插頭針腳是否彎曲）。
手動輕拉Z軸連接線，確認無虛接；若為可拆卸傳感器，重新插拔并固定。
驗證供電狀態：
用萬用表檢測Z軸傳感器的供電電壓（參考設備說明書，通常為±5V/±10V或特定直流值），若電壓異常（如0V或遠低于標稱值），可能是電源模塊故障。
檢查主板上的供電電路元件（如穩壓芯片、電容）是否有燒焦、鼓包或開裂痕跡。
觀察機械狀態：
手動緩慢推動Z軸活動部件（如測頭），感受是否卡頓或有明顯阻力（正常應順暢無阻滯）；若卡住，檢查導向軸是否缺油、是否有異物（如灰塵、碎屑）堵塞。
簡單功能測試：
給Z軸施加輕微靜態力（如用手指輕壓測頭），觀察設備其他軸（X/Y軸）信號是否正常——若僅Z軸無輸出，基本可鎖定Z軸相關組件故障；若所有軸均無信號，可能是主板或公共供電問題。
三、深度維修建議
若基礎排查未解決問題，需進一步拆機檢測或返廠維修：
傳感器檢測與更換：
使用萬用表或專業傳感器測試儀檢測Z軸傳感器的輸出信號（如應變片的毫伏級電壓變化），若無信號變化則傳感器已損壞，需更換同型號原廠傳感器（需匹配靈敏度、量程參數）。
檢查傳感器敏感元件（如應變片）是否因過載斷裂（外觀可能有裂紋或脫膠）。
電路檢修：
由技術人員檢測主板信號放大電路（如運算放大器、濾波電容）是否正常工作，重點排查Z軸信號通道的焊點是否脫焊、電阻/電容是否失效。
若供電電路異常（如穩壓芯片損壞），需更換對應元件并重新調試電壓輸出。
軟件/校準修復：
通過設備配套軟件重置Z軸校準參數（或恢復出廠設置），排除軟件誤判；若固件版本過舊，升級至最新版本修復潛在漏洞。
機械維護：
清潔Z軸活動部件（如用無水酒精擦拭導向軸），涂抹專用潤滑脂（避免粉塵污染）；若導向軸變形，需更換配件。
