氧氣分析儀OA-Z-IG2通訊失敗故障維修
【作者】:YX 【發布時間】:2026-1-31 【來源】:上海仰光電子科技有限公司
氧氣分析儀OA-Z-IG2通訊失敗故障維修

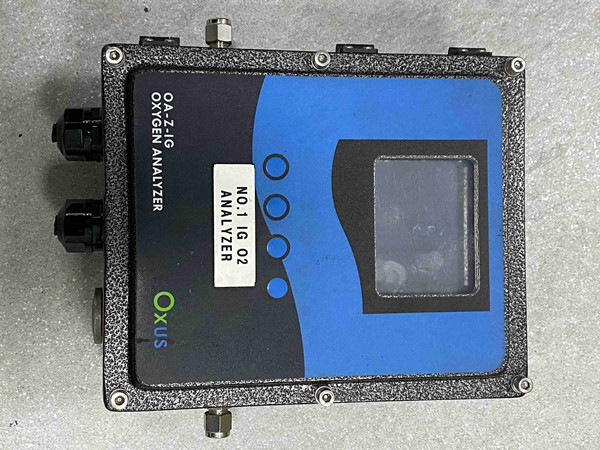

本次維修對象為氧氣分析儀OA-Z-IG2，故障表現為設備無法與上位機、PLC建立通訊連接，數據傳輸中斷，上位機提示“通訊超時”“設備未識別”，設備本地顯示正常、檢測讀數穩定，排除檢測模塊故障，判定為通訊相關電路、接口及協議匹配問題，經系統性檢修，設備通訊功能恢復正常，可正常傳輸檢測數據。
故障排查遵循“先外部后內部、先簡單后復雜”的原則，逐步縮小故障范圍。首先檢查外部連接部件，更換3根不同規格的原裝通訊線（RS485/USB接口，適配設備通訊規格），切換上位機通訊接口，重新安裝基恩士原廠通訊驅動，測試后仍無法建立連接，排除通訊線、上位機接口及驅動故障；隨后檢查設備通訊接口，發現RS485接口金屬觸點氧化發黑，存在接觸不良痕跡，接口固定螺絲松動，且接口與主板連接的排線有輕微松動，初步判斷接口觸點氧化、排線接觸不良為主要疑似故障點。
做好斷電、防靜電準備后拆解設備，重點檢測通訊模塊及關聯電路。拆機后發現，通訊接口內部觸點因現場環境潮濕、粉塵侵蝕出現氧化銹蝕，導致信號傳輸中斷；通訊排線與主板接口處引腳虛焊，部分焊點出現脫錫現象，無法穩定傳輸通訊信號；進一步檢測主板通訊芯片，發現芯片供電電壓正常，但引腳信號傳輸異常，排查后確認芯片無損壞，僅因排線虛焊、接口氧化導致信號傳輸受阻，無其他深層電路故障。
針對排查出的故障點，開展針對性檢修操作。首先用無塵布蘸取無水乙醇，仔細打磨清潔通訊接口觸點，去除氧化層和粉塵，確保觸點光亮、接觸良好，清潔后用吹風機吹干接口，避免殘留液體腐蝕部件；重新插拔通訊排線，對準主板接口精準固定，用烙鐵補焊虛焊引腳，補焊后檢查焊點牢固，無脫錫、連錫現象，確保排線與主板穩定連接；隨后檢查通訊協議參數，進入設備本地菜單，確認通訊波特率、地址碼與上位機設置一致，重啟設備通訊模塊，清除通訊緩存，確保協議匹配無誤。
檢修完成后，重新組裝設備，接通電源，連接上位機進行通訊測試。啟動設備后，上位機快速識別設備，無“通訊超時”提示，檢測數據實時傳輸、無丟失、無卡頓，通訊延遲控制在正常范圍；切換通訊模式，測試RS485接口數據傳輸穩定性，連續傳輸1小時，數據傳輸正常，無中斷、誤碼現象；同時檢查設備本地通訊狀態指示燈，顯示正常，無通訊故障報錯。
本次通訊失敗故障主要由現場環境潮濕粉塵侵蝕、日常維護不到位導致，接口氧化、排線虛焊是核心原因。建議后續使用中，定期清潔通訊接口，每3個月檢查排線連接狀態，避免松動、氧化；保持設備安裝環境干燥、潔凈，遠離粉塵、腐蝕性氣體；定期核對通訊協議參數，避免因參數誤設導致通訊故障，確保設備通訊功能長期穩定，保障檢測數據正常傳輸。
