HMB 放大器 AE301S6 整機不通電故障維修
【作者】:YX 【發布時間】:2026-2-26 【來源】:上海仰光電子科技有限公司

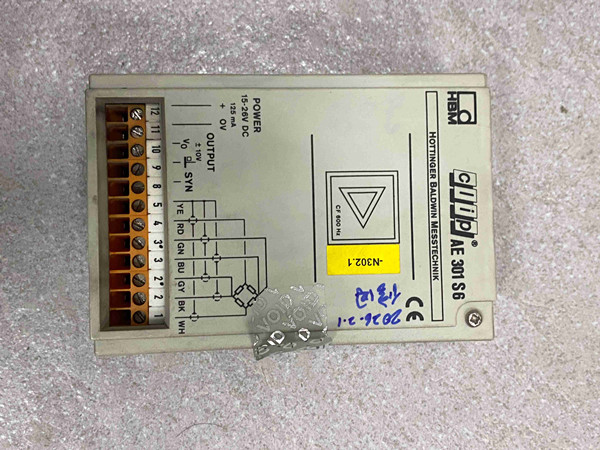

HMB 放大器 AE301S6 整機不通電故障維修
HMB AE301S6 信號放大器是工業檢測、自動化控制與精密測量設備中的常用放大單元,本次故障表現為接通電源后整機無任何反應,面板指示燈不亮,無輸出信號,無任何啟動跡象,屬于典型供電類故障。該類故障多集中在輸入電源、內部供電回路、保護元件及輔助電源模塊,需按照先外部后內部、先安全后檢測的原則逐級排查定位。
首先進行外部供電與接線檢查。確認設備供電電壓與銘牌標注一致,檢查電源開關、接線端子、電源線是否存在松動、斷線、接觸不良等問題。使用萬用表測量輸入端電壓,確認輸入電壓穩定正常,排除外部供電異常、空開跳閘、線路虛接等外部因素。將設備斷電,做好安全防護后拆機,進入內部電路檢測。
拆機后重點檢查輸入回路與保護元件。觀察電源板外觀,無明顯燒痕、鼓包、焦糊味,測量輸入端主保險絲,發現保險絲已熔斷,說明內部存在過流或短路隱患,不可直接更換保險絲上電,需繼續查找短路點。依次檢測 EMI 濾波電路、整流橋堆、高壓濾波電容等元件,確認濾波電容無漏液、無擊穿,整流橋正反向阻值正常,排除前級整流濾波部分故障。
隨后檢測輔助電源與啟動電路,這是整機不通電的核心部位。輔助電源為控制板、指示燈及驅動電路提供基礎電壓,若其失效會直接導致整機無反應。檢測輔助電源開關管、PWM 控制芯片、啟動電阻、穩壓二極管等關鍵元件,發現啟動電阻開路損壞,輔助電源開關管柵極擊穿短路,導致輔助電源無法起振,無 5V、12V 等低壓輸出,整機因缺少控制供電而無法啟動。同時檢查驅動電路與反饋元件,未發現其他短路或損壞情況,最終確定故障為啟動電阻損壞、開關管擊穿、保險絲熔斷。
維修時嚴格按照原廠參數更換同規格慢熔保險絲、啟動電阻及輔助電源開關管,對焊接部位進行加固處理,確保焊點牢固無虛焊、無連錫。更換完成后再次測量輸入回路與功率元件,確認短路故障已排除,無漏電、無短路現象。清理設備內部灰塵,整理線路,檢查散熱與接地狀況,確保裝配規范。
全部修復后進行通電測試,設備接通電源后指示燈正常點亮,整機順利啟動,無報警、無異響、無發熱現象。測量內部各路低壓供電輸出穩定,輸出信號正常,增益調節、零點校準等功能均恢復正常。帶載連續運行 1 小時,設備工作穩定,無斷電、無保護動作,各項指標符合使用要求,故障徹底排除。
本次整機不通電故障由啟動電阻老化、輔助電源開關管擊穿導致過流熔斷保險絲,屬于長期使用后的自然損耗。日常使用中應保持設備通風干燥,避免潮濕、多塵環境,定期檢查接線與散熱狀況,可有效減少電源類故障發生,延長設備使用壽命。
