SKF斯凱孚測量儀TKSA31連接不穩定故障維修
【作者】:YX 【發布時間】:2026-3-5 【來源】:上海仰光電子科技有限公司
SKF斯凱孚測量儀TKSA31連接不穩定故障維修

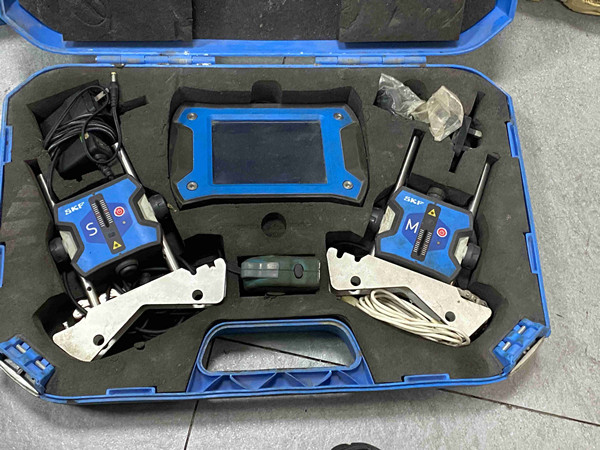

SKF TKSA31 激光軸對中儀主要用于旋轉設備軸對中測量，依靠顯示單元與測量單元之間的有線通信實現數據傳輸。本次故障表現為設備開機正常、測量過程中頻繁出現連接中斷、信號丟失、提示未找到測量單元，偶爾能連接但極易斷開，無法完成完整測量，嚴重影響檢修工作。該類故障多由通信線路、接口接觸不良、供電不穩或主板通信電路異常引起，需按 “先線纜后接口、先外部后內部、先機械后電路” 的原則逐級排查修復。
首先進行外部連接與線纜排查。檢查顯示單元與測量單元之間的通信線纜，發現線纜長期彎折、接頭處內部芯線受損，接觸時通時斷，是連接不穩定的主要誘因。更換原裝專用通信線后，連接狀態略有改善，但仍會間斷性斷開，排除單純線纜故障。清潔接口針腳，去除氧化層與灰塵，重新插拔并鎖緊接頭，故障依舊存在，判斷問題集中在接口或內部電路。
隨后檢查設備供電狀態。測量顯示單元與測量單元電池電壓，發現兩塊電池均存在老化、電壓偏低現象，低電量時通信模塊供電不足，信號強度減弱，極易出現斷連。對電池充滿電后測試，連接中斷頻率降低，但仍不穩定，排除單一電量不足問題，繼續深入檢查內部接口與電路。
斷電拆機后，重點檢測通信接口與主板連接部位。檢查顯示單元與測量單元的通信插座，發現接口針腳松動、彈片彈性不足，插拔后接觸電阻變大，導致信號傳輸間斷。進一步檢測主板通信電路，發現通信芯片周邊濾波電容漏電、驅動電阻阻值漂移，造成信號衰減、抗干擾能力下降，在輕微振動或移動設備時就會出現連接中斷。同時檢查接口焊點，存在多處虛焊、脫焊現象，也是連接不穩定的重要原因。
綜合檢測結果，確定故障原因：通信線纜受損，電池老化電壓偏低，通信接口針腳松動、焊點虛焊，通信電路電容漏電、電阻變值，共同導致連接不穩定。
維修時，更換全新原裝通信線纜與一對全新電池，更換松動的通信接口插座，對主板虛焊點位全面補焊。更換漏電濾波電容與變值驅動電阻，修復通信信號電路，清理設備內部灰塵，做好接口防塵與防氧化處理。
維修完成后進行通電測試，顯示單元與測量單元可快速穩定連接，移動設備、調整角度時均無斷連現象，測量數據傳輸連續無丟失。進行連續 2 小時老化測試，通信狀態穩定，無報錯、無中斷，軸對中測量功能正常。日常使用中避免過度彎折線纜，及時充電，定期清潔接口，可有效減少連接不穩定故障，保障設備可靠運行。
