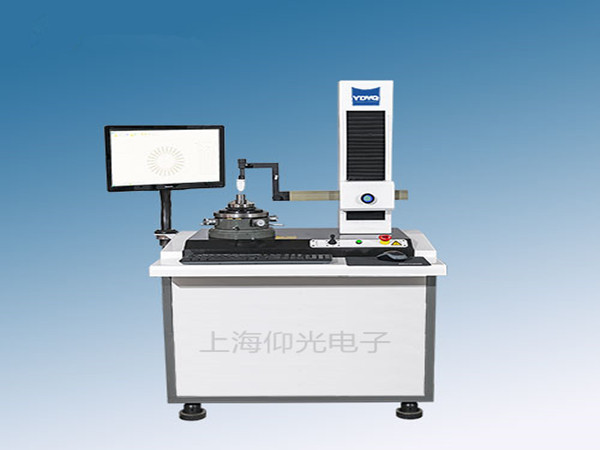

YD200圓度儀如何確認傳感器故障分析
傳感器故障通常表現為測量時對心指針偏在一邊不動作或多次的測量結果相差很大。
傳感器故障的確認：
1.拔出傳感器插頭，使傳感器處于脫開狀態不工作，倍率開關置2000倍、濾波置1-500、補償置1.0、工作開關置測量。
2.旋調筆移鈕看指針動作,如對心指針能隨筆移的旋調而左右擺動,則基本排除電箱故障；
3.再插上傳感器插頭，用手輕輕碰觸傳感器測桿，如對心指針還是偏在一邊沒有動作。
4.則確認傳感器的故障概率為99.99%。
5.多次測量的結果相差很大，可能是傳感器測桿受到過非正常的撞擊，導致傳感器內部的十字簧片損壞，彈性系數不穩定，引起測量結果不穩定，這種情況也必須對傳感器進行修理后方能繼續使用。
傳感器正常情況：倍率開關置2000倍、濾波置1-500、補償置1.0、工作開關置測量，插上傳感器插頭，對心指針是偏在右邊的，如用手輕輕碰觸傳感器測桿，對心指針會有向左偏擺的動作，不碰觸時對心指針會回到右邊位置。
傳感器故障修理難度和安裝要求較高，請專業人員修理為妥。沒有把握建議不要擅自拆卸修理，以免造成更大的損壞，給正常的修理帶來不必要的麻煩。
提請用戶注意：傳感器經修理后，需要進行校正調整，方能使用。首先應注意傳感器的極性，新購圓度儀原配的傳感器在出廠前就已經調整好了，不必再行調整；但在經過修理后，特別是在修理時更換過線圈的情況下，極性可能會和原來的不一致（不一致的概率為50%），也就是表現為偏擺方向反了，此時，只需把傳感器插頭的1#和3#接線對調即可（4#為接地端）。其次，需要進行平衡、相位和靈敏的調整。
儀器的周期檢查
傳感器橋路的阻值平衡調整：
1.各開關位置：電源：接通；
工作開關：測量；
倍率開關：第一檔；
補償旋鈕：置于1．0；
波度開關：1—500。
2.拔出傳感器的連接插頭， 從第一至第八檔逐步增大放大倍率，在每一個倍率上，必須旋調筆移旋鈕將對心表指針回到中心刻度(在完成本調正后，筆移旋鈕不可轉動)，然后把倍率開關轉回第一檔。
3.將標準塊置中地放在轉臺上，插上傳感器，工作開關撥在校正位置。
4.移動滑座，并粗、細調傳感器的徑向位置，尋找傳感器的平衡點，一直調到對心表指針的回擺點落在該表中心該度的近旁：放大倍率由100轉到10000， 在每個倍率上移動標準塊或細調傳感器徑向位置使對心表針出現一個回擺位置，當倍率開關處于第七檔即X10000時，指針的回擺點應處于對心表中心線位置。 對心指針如不處于中心線位置，必須按下列步驟調整。卸下放大器面板左上方的格植表，反復地交替調整“平衡”電位器和測端細調螺釘或標準塊，這樣便可實現上 述要求。
傳感器橋路的相位平衡調整：
5.在調整好“傳感器橋路阻值平衡”后，將倍率開關轉回第一檔，筆移鈕置某極限（向左或向右）位置，其余不變，調節傳感器測頭的徑向位置，使對心表指針向里擺動至中心位置。
6.逐級增加放大倍率至第七檔時，調整傳感器測端使對心表指針顯出一個回擺點來，這個回擺點應處于對心表中心線位置。對心指針如不處于中心線位置，必須按 下列步驟調整。卸下放大器面板左上方的格植表，反復地交替調整“調相”電位器和測端細調螺釘或標準塊，這樣便可實現上述要求。
傳感器橋路靈敏度的調整：
7.在調整好“傳感器橋路相位平衡”后，將工作開關撥回測量位置，筆移鈕置中心位置附近，倍率開關轉回第一檔，其余不變，插上傳感器插頭，傳感器測桿選用60mm標準縱斧型測桿。
8.把定標標準塊置中地放在轉臺上，并精確地對心。逐檔調整中心找正，直至倍率開關選用2000倍，并在記錄幅面的中心偏左區域記錄圖形。
9.
量讀記錄圖形的谷值，其值應為放大倍率與定標標準件頂端實際值之乘積允差±1％，否則需要進行下列調整。卸下放大器面板左上方的格值表，調整“靈敏”電位器，順時針轉調時使谷值增加，即增大橋路的靈敏度，反則減小。
