數字示波器常見垂直方向無展示故障處理解決辦法
【作者】:mzx 【發布時間】:2022-6-17 【來源】:上海仰光

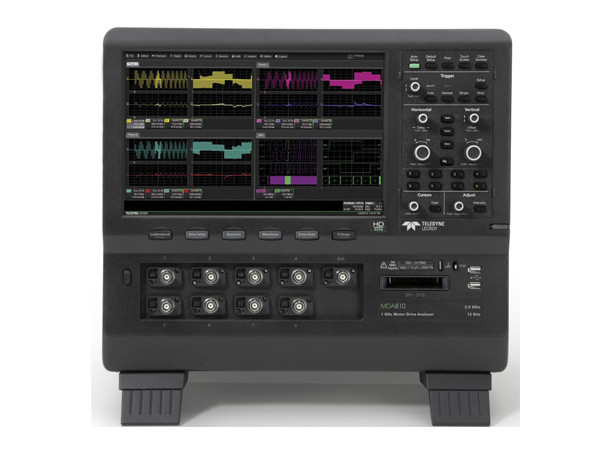

數字示波器常見垂直方向無展示故障處理解決辦法
數字示波器的常見故障：
1.常沒有光點或波形
電源未接通。
輝度旋鈕未調節好。
X，Y軸移位旋鈕位置調偏。
Y軸平衡電位器調整不當，造成直流放大電路嚴重失衡。
2.水平方向展不開
觸發源選擇開關置于外檔，且無外觸發信號輸入，則無鋸齒波產生。
電平旋鈕調節不當。
穩定度電位器沒有調整在使掃描電路處于待觸發的臨界狀態。
X軸選擇誤置于X外接位置，且外接插座上又無信號輸入。
兩蹤示波器如果只使用A通道(B通道無輸入信號)，而內觸發開關置于拉YB位置，則無鋸齒波產生。
3.垂直方向無展示
輸入耦合方式DC-接地-AC開關誤置于接地位置。
輸入端的高、低電位端與被測電路的高、低電位端接反。
輸入信號較小，而V/div誤置于低靈敏度檔。
4.波形不穩定
穩定度電位器順時針旋轉過度，致使掃描電路處于自激掃描狀態(未處于待觸發的臨界狀態)。
觸發耦合方式AC、AC(H)、DC開關未能按照不同觸發信號頻率正確選擇相應檔級。
選擇高頻觸發狀態時，觸發源選擇開關誤置于外檔(應置于內檔。)
部分示波器掃描處于自動檔(連續掃描)時，波形不穩定。
5.垂直線條密集或呈現一矩形
t/div開關選擇不當，致使f掃描<
水平線條密集或呈一條傾斜水平線
t/div關選擇不當，致使f掃描>>f信號。
6.垂直方向的電壓讀數不準
進行垂直方向的偏轉靈敏度(v/div)校準。
進行v/div校準時，v/div微調旋鈕未置于校正位置(即順時針方向未旋足)。
進行測試時，v/div微調旋鈕調離了校正位置(即調離了順時針方向旋足的位置)。
使用l0 ：1衰減探頭，計算電壓時未乘以10倍。
被測信號頻率超過示波器的至高使用頻率，示波器讀數比實際值偏小。
測得的是峰-峰值，正弦有效值需換算求得。
