安捷倫示波器 54855A 觸發功能失效故障維修
【作者】:YX 【發布時間】:2025-12-9 【來源】:上海仰光電子科技有限公司
安捷倫示波器 54855A 觸發功能失效故障維修

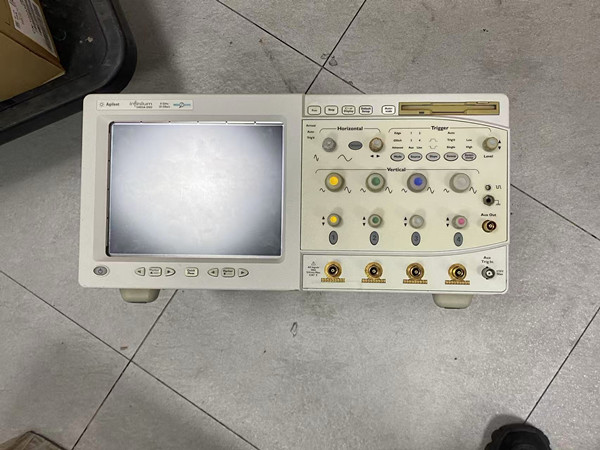

安捷倫 54855A 作為 4 通道高性能數字示波器，觸發功能是捕獲目標信號的核心，其失效會導致無法穩定顯示波形，直接影響測量工作。以下從故障定位、檢修步驟、關鍵注意事項三方面展開，提供專業可落地的維修方案。
一、故障核心定位與常見誘因
觸發功能失效的表現包括：無觸發信號時波形滾動不止、有信號輸入?yún)s無法捕獲、觸發后波形閃爍不穩定、觸發模式切換無響應等。結合設備架構，常見誘因分為四類：
操作設置誤判：觸發模式（如邊緣觸發、視頻觸發）與被測信號類型不匹配，觸發電平超出信號幅值范圍，觸發耦合方式（AC/DC/GND）選擇錯誤。
硬件連接問題：探頭損壞、探頭與通道 BNC 接口接觸不良，信號線纜斷裂或屏蔽層失效，導致觸發信號傳輸異常。
內部電路故障：觸發電路的比較器芯片（如 AD8561）損壞、觸發信號放大電路電阻電容老化，觸發控制板與主板通信接口松動，電源模塊輸出不穩定導致觸發電路供電異常。
系統固件故障：示波器固件版本過低或文件損壞，導致觸發邏輯程序運行異常。
二、分步驟檢修實施流程
（一）基礎排查（無需拆機，優先操作）
核對操作設置：確認觸發模式與被測信號匹配（如正弦波用邊緣觸發），調整觸發電平至信號幅值的 1/2~1/3 區間，切換耦合方式（AC 耦合適用于交流信號，DC 耦合適用于含直流分量的信號）。
檢測外部連接：更換已知完好的探頭和信號線纜，重新插拔探頭與 BNC 接口，清潔接口氧化層；將信號源直接接入觸發通道，排除外部信號傳輸問題。
恢復出廠設置：通過示波器面板 “System” 菜單選擇 “Factory Reset”，清除錯誤設置，重啟設備后測試觸發功能。
（二）硬件深度檢修（需拆機，專業人員操作）
觸發信號鏈路檢測：拆機后重點檢查觸發電路前端的衰減器、放大器模塊，用萬用表測量關鍵電阻阻值，確認無開路或短路；用示波器檢測比較器芯片輸入輸出信號，若輸入有信號而輸出無響應，判定芯片損壞，需更換同型號比較器（如安捷倫原廠配套芯片）。
控制板與接口排查：檢查觸發控制板與主板的排線連接，重新插拔并緊固，排查排線是否有斷裂、針腳氧化；測量觸發電路供電電壓（通常為 ±5V、±12V），若電壓異常，追溯至電源模塊，檢修濾波電容、穩壓芯片，更換鼓包或漏電的電容元件。
通道硬件聯動測試：觸發功能與通道前端電路密切相關，需檢測通道衰減器、ADC 轉換模塊是否正常，若某一通道觸發失效而其他通道正常，大概率是該通道觸發分支電路故障，重點排查對應通道的觸發耦合電容和放大芯片。
（三）系統固件與校準修復
若硬件檢測無異常，需排查固件問題：通過安捷倫官網下載 54855A 最新固件，用 USB 存儲設備導入示波器進行升級；升級后進入 “Calibration” 菜單，執行 “Trigger Calibration” 校準程序，通過專用校準信號源（如安捷倫 33250A）校準觸發閾值和響應時間，恢復觸發精度。
三、關鍵注意事項與維修標準
安全操作規范：拆機前需斷開電源并放電，避免高壓電路觸電；維修過程中使用防靜電手環，防止靜電損壞內部精密芯片（如 FPGA、ADC 芯片）。
配件更換要求：更換比較器芯片、電容、電阻等元件時，需選用與原廠規格一致的配件（如電容需匹配容量、耐壓值和溫度系數，芯片需確保引腳定義相同），避免兼容性問題。
校準驗證標準：維修后需進行觸發功能驗證，用標準信號源輸出 1kHz、峰峰值 5V 的正弦波，分別測試邊緣觸發、脈寬觸發等模式，確保觸發響應時間≤1μs，觸發電平調節精度誤差≤±5%，波形捕獲穩定無閃爍。
復雜故障處理：若經上述步驟仍無法修復，可能是主板 FPGA 芯片或觸發控制板整體損壞，建議聯系安捷倫授權維修中心，利用專用測試設備進行故障定位，必要時更換故障板卡并完成整機校準。
