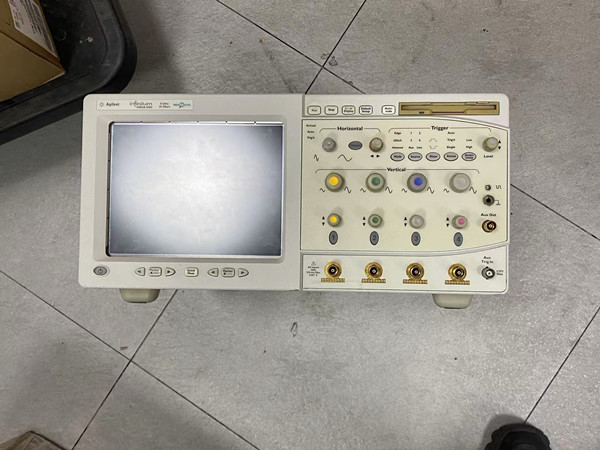

安捷倫示波器 54855A 無法開機故障維修
【作者】:YX 【發布時間】:2025-12-9 【來源】:上海仰光電子科技有限公司
安捷倫示波器 54855A 無法開機故障維修
安捷倫 54855A 作為高性能數字示波器，無法開機是典型的電源或核心電路故障，需按 “從外到內、先軟后硬” 的邏輯逐步排查，以下是專業維修流程：
一、故障核心誘因定位
無法開機的表現為接通電源后無指示燈亮、無屏幕顯示、無按鍵響應，常見誘因分為三類：
外部供電異常：電源線損壞、電源適配器故障、供電電壓超出設備額定范圍（54855A 額定電壓為 100-240V AC）。
內部電源模塊故障：電源板保險絲熔斷、濾波電容鼓包漏電、開關電源芯片（如 UC3842）損壞、穩壓電路失效。
核心電路故障：主板 CPU / 電源管理芯片損壞、系統固件崩潰、主板與顯示屏 / 按鍵板的連接排線松動。
二、分階段檢修實施步驟
（一）外部供電系統排查（無需拆機）
供電鏈路測試：更換已知完好的電源線和插座，用萬用表測量電源適配器輸出電壓（54855A 適配器輸出通常為 19V DC），若電壓為 0 或偏離額定值，判定適配器損壞，需更換同規格原廠適配器。
電壓兼容性檢查：確認設備背部電壓選擇開關（100V/240V）與當地電網電壓匹配，若誤設為 100V 接入 220V 電網，會直接燒斷電源板保險絲。
（二）內部電源模塊檢修（需拆機，專業人員操作）
保險絲與初級電路檢測：拆機后先檢查電源板上的保險絲（通常為 2A/250V 快熔保險絲），若保險絲熔斷，需排查初級電路是否短路：
測量整流橋堆（如 KBPC2510）的輸入輸出電阻，若電阻為 0，判定橋堆損壞；
檢測高壓濾波電容（圖中類似 450V 電容）是否漏電，用電容表測量容量，若偏離標稱值 ±20% 以上，更換同耐壓（450V）、同容量的電容。
開關電源與次級電路檢修：
測量開關電源芯片（如 UC3842）的供電引腳電壓，若電壓異常，更換芯片及周邊的啟動電阻、反饋電容；
檢測次級穩壓電路的線性穩壓器（如 LM7805、LM7912），用萬用表測量輸出電壓是否為 ±5V、±12V，若電壓無輸出或波動大，更換穩壓器及濾波電容。
（三）核心電路與固件修復
主板連接與芯片檢測：
檢查主板與顯示屏、按鍵板的排線連接，重新插拔并緊固，排查排線針腳是否氧化；
測量主板 CPU（如 Xilinx FPGA）的供電電壓，若電壓正常但 CPU 無工作信號（用示波器測時鐘引腳），判定 CPU 損壞，需更換原廠主板。
固件恢復：若電源與硬件連接正常，嘗試通過 USB 刷寫 54855A 最新固件：
從安捷倫官網下載對應型號固件，存入 U 盤并插入示波器 USB 接口；
按住 “Power” 鍵開機，進入固件恢復模式，按提示完成升級，重啟后測試開機功能。
三、維修注意事項與驗證標準
安全規范：拆機前需斷開電源并對高壓電容放電（用 10kΩ 電阻短接電容引腳），避免觸電；維修時使用防靜電工具，防止靜電損壞 FPGA、ADC 等精密芯片。
配件標準：更換保險絲、電容、芯片時，需選用與原廠規格一致的配件（如電容需匹配耐壓、容量、溫度系數），避免兼容性故障。
開機驗證：維修后接通電源，觀察電源指示燈常亮、屏幕正常顯示啟動界面、按鍵響應靈敏，視為開機功能恢復；需進一步測試通道信號輸入、觸發功能，確保整機性能正常。
若經上述步驟仍無法開機，建議聯系上海仰光維修中心，利用專用測試設備檢測主板核心電路，必要時更換故障板卡并完成整機校準。
