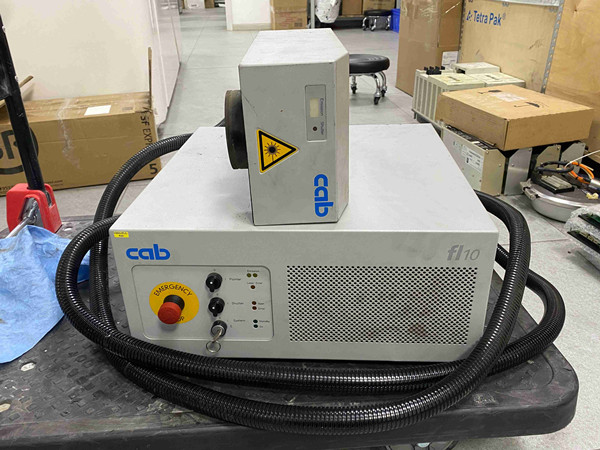

CAB激光器FL10-160開機無反應/無法啟動故障維修
【作者】:YX 【發布時間】:2025-12-27 【來源】:上海仰光電子科技有限公司
CAB激光器FL10-160開機無反應/無法啟動故障維修
CAB激光器FL10-160作為工業脈沖式激光發射核心設備，廣泛應用于切割、打標等場景，開機無反應/無法啟動是其高頻故障之一，主要表現為接通電源后指示燈不亮、無任何動作響應，核心誘因集中在供電回路異常、電源模塊損壞、保險絲熔斷、線路連接故障及主控驅動板失效。該故障直接導致設備停機，需遵循“先安全防護、先外部后內部、先低壓后高壓”的維修原則，全程做好防靜電、防誤觸高壓防護，光學部件嚴禁徒手觸碰，所有備件更換需匹配原廠規格參數，確保維修后設備運行穩定性與安全性。
一、前置安全準備與基礎排查（優先排除簡易故障）
1. 安全防護操作：首先斷開激光器總電源及配套供電電源，懸掛“斷電檢修”警示標識，等待設備內部高壓電容充分放電（至少5分鐘），佩戴絕緣手套、防靜電手環及護目鏡，避免高壓觸電、靜電損壞元件及激光意外發射灼傷。同時清理設備周邊雜物，確保檢修操作空間充足，避免遮擋散熱通道。
2. 供電回路基礎排查：該激光器額定供電為DC24V，先用萬用表測量外部供電電源輸出電壓，確認電壓值在24V±5%的正常范圍內，若電壓波動過大或無輸出，優先檢查供電電源是否故障，更換同規格備用電源測試。接著檢查電源線及接頭，查看線皮是否破損、內部芯線是否斷路，接頭是否松動、氧化，對氧化的接頭端子用無水乙醇擦拭清潔，涂抹少量導電膏增強接觸性，破損電源線直接更換，重新緊固所有供電連接點。
3. 外部控制信號排查：FL10-160需依賴外部控制信號觸發啟動，排查激光器與上位機、PLC的控制信號線連接是否牢固，端子有無松動或氧化，用萬用表測量控制信號是否正常輸出（觸發信號通常為DC24V高電平）。若控制信號缺失，先排除外部控制系統故障，避免誤判激光器本身問題。
4. 直觀外觀檢查：觀察激光器外殼有無破損、變形、進水痕跡，若存在進水或油污污染，需先對設備進行干燥、清潔處理，再開展后續檢修；檢查設備散熱風扇出風口是否積塵堵塞，初步判斷散熱系統是否可能存在連帶故障。
二、核心故障定位與分級維修（按故障頻次排序）
1. 保險絲熔斷故障維修（高頻主因）：拆機后優先檢查設備內部電源板上的主保險絲，該保險絲為快熔型，規格通常為2A/250V，若保險絲熔斷，需先記錄熔斷狀態（是否發黑、熔斷絲斷裂程度），發黑嚴重說明存在短路故障。用萬用表排查電源板輸入輸出回路是否短路，重點檢測整流橋、濾波電容等元件，若未發現短路問題，更換同規格原廠快熔保險絲，通電測試是否恢復；若更換后保險絲再次熔斷，需深入檢修電源模塊短路故障。
2. 電源模塊損壞維修：電源模塊是激光器供電核心，長期運行易因電容老化、穩壓芯片過熱損壞導致無法啟動。拆卸電源模塊護蓋，直觀檢查板載電容是否存在鼓包、漏液現象，穩壓芯片是否有燒損、變色痕跡。用萬用表測量電源模塊輸入、輸出電壓，若輸入正常但無輸出或輸出電壓異常，更換鼓包的高頻濾波電容（通常為1000μF/16V規格）及失效的穩壓芯片（常用型號為LM1117-24）。若電源模塊存在嚴重燒損、線路板碳化，無法通過更換元件修復，需直接更換原廠配套電源模塊，更換后確保模塊固定牢固，接線端子緊固到位。
3. 線路連接與端子故障維修：設備長期振動易導致內部線路松動、端子氧化，拆解激光器內部機殼，檢查電源板與主控板、驅動板之間的連接排線、端子，查看排線是否脫落、針腳是否彎曲，端子有無氧化、虛接。對彎曲的針腳進行校正，氧化端子用無水乙醇清潔，重新插拔排線并緊固鎖定卡扣；若排線破損、針腳斷裂，更換同規格原廠排線，確保線路連接導通良好。
4. 主控驅動板故障維修：主控驅動板是激光器啟動控制核心，若上述排查均無問題，需重點檢修該部件。用萬用表測量主控板供電接口電壓，確認供電正常后，檢查板載主控芯片、驅動芯片的引腳電壓，若電壓異常，判斷芯片是否失效，更換對應型號的芯片（如主控芯片STM32系列、驅動芯片IR2104）。同時檢查板載電阻、電容有無燒損、虛焊，對虛焊焊點進行補焊處理，損壞元件及時更換；若主控板存在大面積腐蝕、燒損，建議直接更換原廠主控板，避免因局部故障引發二次損壞。
5. 散熱風扇卡死連帶故障：部分情況下，散熱風扇卡死會觸發設備過熱保護，導致開機無反應。檢查散熱風扇是否能正常轉動，若風扇卡死，用手輕撥扇葉確認是否存在卡滯，清理扇葉上的積塵、油污，無法轉動則更換同規格耐高溫風扇；同時檢查風扇供電線路，確保供電正常，避免因散熱故障導致設備啟動保護。
