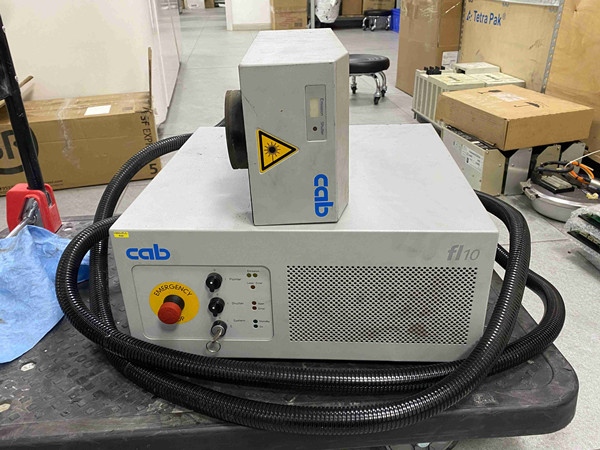

CAB激光器FL10-160無激光輸出故障維修

【作者】:YX 【發布時間】:2025-12-27 【來源】:上海仰光電子科技有限公司

CAB激光器FL10-160無激光輸出故障維修
CAB激光器FL10-160作為工業脈沖式激光發射核心設備，廣泛應用于切割、打標等場景，無激光輸出是其高頻故障之一，主要表現為設備開機指示燈正常、風扇運轉，但出光口無激光發射，或觸發后激光間斷性熄滅。核心誘因集中在光路污染/偏移、激光管老化失效、驅動板故障、供電異常及安全聯鎖未解除，直接影響生產連續性。維修需遵循“先安全防護、先光路后電路、先外部后內部”原則，全程做好防激光直射、防靜電防護，光學部件嚴禁徒手觸碰，備件更換需匹配原廠規格，保障維修安全與設備穩定性。
一、前置安全準備與基礎排查（優先排除簡易故障）
1. 安全防護操作：斷開激光器總電源及配套供電，懸掛“斷電檢修”警示標識，等待內部電容放電5分鐘以上；佩戴激光防護鏡、絕緣手套及防靜電手環，嚴禁正對出光口操作，避免激光意外發射灼傷。清理設備周邊雜物，確保操作空間充足，檢查設備接地是否可靠（接地電阻≤4Ω），消除靜電與觸電風險。
2. 基礎狀態與供電排查：通電后觀察設備指示燈狀態，確認電源燈、就緒燈正常亮起，無故障報警提示；用萬用表測量激光管供電電壓（陽極電壓通常為DC300-500V，燈絲電壓為AC3-5V），確保電壓在額定范圍內，波動不超過±5%。檢查供電線路及接頭，有無松動、氧化或破損，對氧化端子用無水乙醇清潔，破損線路及時更換，重新緊固所有供電連接點。
3. 外部控制與聯鎖排查：FL10-160需外部控制信號觸發出光，檢查與上位機、PLC的控制信號線連接是否牢固，端子有無松動，用萬用表測量觸發信號（通常為DC24V高電平）是否正常輸出。排查設備安全聯鎖裝置（如門開關、急停按鈕），若聯鎖未解除會導致激光禁止輸出，確認所有聯鎖開關處于正常閉合狀態，急停按鈕已復位。
4. 光路外觀初步檢查：觀察激光出光口保護鏡、諧振腔鏡片有無明顯粉塵、油污、劃痕或破損，出光口有無異物遮擋；檢查光路固定支架是否松動、移位，初步判斷光路是否偏移，若存在明顯污染或移位，先進行清潔與緊固處理。
二、核心故障定位與分級維修（按故障頻次排序）
1. 光路污染/破損故障維修（高頻主因）：光路鏡片污染是無激光輸出的最常見原因，用專用鏡頭紙蘸取無水乙醇，輕輕擦拭出光口保護鏡、諧振腔輸入/輸出鏡片，去除粉塵與油污，擦拭時避免用力刮擦，防止鏡片劃傷。若鏡片存在明顯劃痕、崩邊或破損，需更換原廠同規格光學鏡片，更換后確保鏡片安裝平整、密封良好。清理完成后，開機測試是否恢復出光，若仍無輸出則進行光路校準。
2. 光路偏移故障維修：光路偏移會導致激光無法正常輸出或功率驟降，松開激光出光口及諧振腔鏡片固定螺絲，將激光功率調至最低，用激光功率計輔助校準。微調鏡片角度與位置，確保激光光斑聚焦于功率計中心，直至功率值達到額定范圍的80%以上，再逐步緊固固定螺絲，緊固過程中持續監測光斑位置，避免再次偏移。若光路支架變形，需校正或更換支架，確保光路同軸度達標。
3. 激光管老化/失效維修：激光管長期使用后會出現燈絲老化、陽極漏電等問題，導致無激光輸出。斷電后拆卸激光管，用萬用表測量燈絲電阻，若電阻無窮大或遠超額定值（通常為1-3Ω），說明燈絲開路；測量陽極與外殼之間的絕緣電阻，若電阻過小（＜1MΩ），說明存在漏電。確認激光管失效后，更換原廠同型號激光管，安裝時在管座與散熱片接觸處均勻涂抹導熱硅脂，保證散熱良好，緊固時避免用力過猛損壞激光管。
4. 驅動板故障維修：驅動板負責控制激光管供電與出光觸發，若上述排查無問題，需檢修驅動板。拆機后直觀檢查驅動板上的電容、電阻、發射芯片是否存在鼓包、燒損、變色現象，重點檢測激光驅動芯片（常用型號為IRF840）與濾波電容。用萬用表測量芯片引腳電壓，若電壓異常或芯片無輸出，更換對應故障元件；對虛焊焊點進行補焊處理，若驅動板存在大面積燒損、碳化，需直接更換原廠驅動板，更換后核對線路連接無誤。
5. 散熱與保護電路故障維修：散熱不良會觸發設備過熱保護，禁止激光輸出。檢查散熱風扇是否正常運轉，若風扇卡死、轉速不足，用壓縮空氣吹掃扇葉積塵，無法修復則更換同規格耐高溫風扇；清理散熱風道，確保通風通暢。測量溫度傳感器阻值，若阻值異常（偏離額定值±10%），更換溫度傳感器；檢查過熱保護電路中的繼電器、保險絲，若損壞及時更換，恢復保護電路正常功能。
三、維修后驗證與運維規范
維修完成后，重新梳理所有接線，確保連接牢固、無錯接漏接，拆除警示標識，接通電源測試：觸發激光器，用激光功率計測量輸出功率，確保功率值達到額定參數的90%以上；觀察激光光斑是否均勻、無發散，連續出光30分鐘無間斷、無故障報警，設備溫升正常。通過上位機控制激光器啟停，驗證觸發響應靈敏、控制邏輯正常，即為修復合格。
