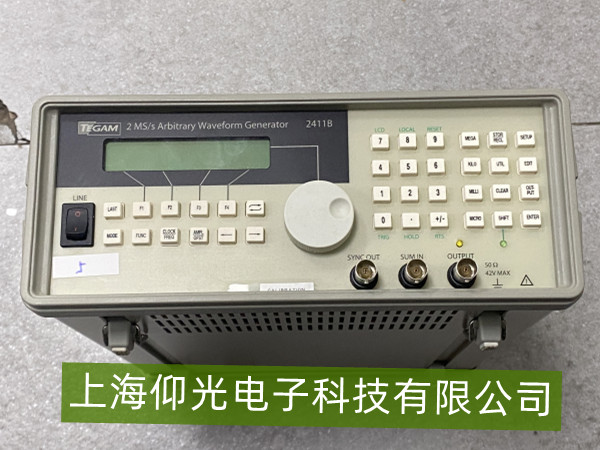

泰克2411B任意波形發生器開機報錯"CAL FAIL"？快速維修有妙招
【作者】:ZMT 【發布時間】:2025-12-29 【來源】:上海仰光電子科技有限公司
泰克2411B開機報錯"CAL FAIL"？快速維修有妙招
一、故障原因解析
泰克2411B開機自檢時提示“CAL FAIL”，表明儀器在校準過程中未能通過內部精度驗證（如基準電壓、增益校準等關鍵參數偏離標稱值）。常見誘因包括：
校準數據丟失：儀器斷電頻繁、電池（若為可充電款）電量耗盡或存儲芯片異常，導致校準參數（如零點偏移、量程增益系數）未被正確保存。
關鍵元件老化/損壞：內部基準電壓源（如帶隙基準芯片）、精密電阻網絡（用于信號調理）或ADC（模數轉換器）性能下降，輸出信號偏離標稱范圍。
校準環境異常：上次校準未按要求在標準環境（溫度23±5℃、濕度＜80%RH）下進行，或校準過程中被中斷（如誤觸按鍵、斷電）。
硬件連接問題：校準信號通路中的焊點脫焊、排線松動（如主板與校準模塊間的連接），導致信號傳輸中斷。
二、快速排查與修復步驟
第一步：基礎復位與校準初始化
斷電重啟：關閉萬用表電源，取出電池（若可拆卸）并等待5分鐘，釋放內部電容殘余電荷后重新安裝電池/接通電源，觀察是否仍報錯（部分臨時性數據錯誤可通過復位解決）。
恢復出廠校準：若儀器支持（參考說明書），通過菜單進入“System”→“Calibration”→“Reset Cal Data”，清除當前校準參數后重新開機自檢（需后續重新校準）。
第二步：檢查校準環境與操作
確保當前環境溫度在23±5℃（泰克推薦校準溫度范圍），避免高溫/低溫導致基準源漂移；若環境異常，將儀器置于恒溫箱或穩定環境中靜置1小時再試。
確認上次校準流程完整（未中途斷電或誤操作），若近期未校準或校準超期（通常建議1-2年一次），需聯系泰克官方或授權機構重新執行標準校準流程。
第三步：硬件檢測與元件排查
基準電壓檢測：用萬用表直流檔測量主板上的基準電壓輸出（如帶隙基準芯片的VREF引腳，標稱值通常為1.2V/2.5V，具體參考維修手冊），若偏差＞±1%，說明基準源老化，需更換同型號芯片。
關鍵焊點與排線檢查：拆開后蓋（需防靜電操作），觀察校準信號通路（如主板至校準模塊的排線）是否松動，焊點是否有脫焊/虛焊（重點檢查校準芯片引腳）；用鑷子輕壓可疑焊點，觀察報錯是否消失（臨時性接觸不良可通過補焊修復）。
存儲芯片驗證：校準參數存儲于EEPROM或Flash芯片中（通常標注為“24Cxx”“MX25xx”），若芯片損壞會導致參數無法讀取，需用編程器檢測芯片是否正常（或更換同型號芯片）。
