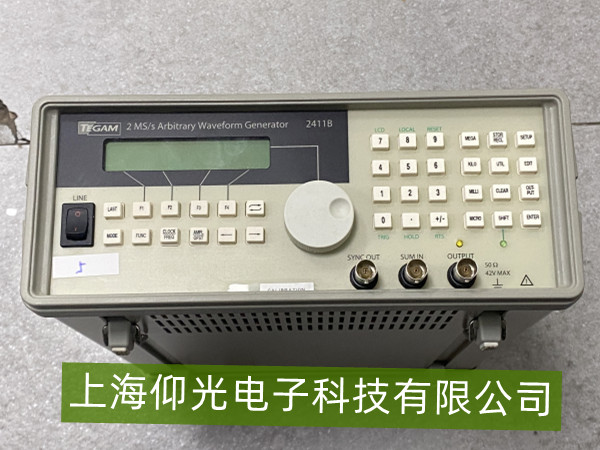

波形失真！泰克2411B DAC芯片損壞維修實戰與替代方案
【作者】:ZMT 【發布時間】:2025-12-29 【來源】:上海仰光電子科技有限公司
波形失真！泰克2411B DAC芯片損壞維修實戰與替代方案
一、故障現象與DAC芯片關聯性
泰克2411B正常顯示應為穩定數值（無波形輸出，但若用于擴展功能或校準環節涉及模擬信號輸出時，DAC芯片故障可能導致“波形失真”——如校準信號輸出異常、數字-模擬轉換后的電壓/電流波形畸變）。常見表現包括：校準過程中參考電壓/電流輸出偏離標稱值（如10V基準輸出為9.5V或波動）、自檢時提示模擬信號異常（如“DAC ERR”或“Signal Distortion”），本質是DAC芯片無法將數字信號精準轉換為模擬信號。
核心原因：DAC芯片（如TI的DAC7512或泰克定制型號）長期使用后，內部電阻網絡失調、基準電壓輸入端退化，或因靜電/浪涌損壞，導致數字碼與模擬輸出的映射關系錯誤（如輸出電壓與理論值偏差＞1%）。
二、維修實戰步驟
1. 故障定位
初步檢測：用萬用表測量DAC芯片的供電電壓（通常為3.3V/5V，參考維修手冊），若偏差＞10%（如標稱5V實測4.3V），需排查電源模塊；檢查芯片的基準電壓輸入引腳（如VREF，通常為1.2V/2.5V），確認基準源是否正常（可用標準電壓表測量）。
信號追蹤：通過示波器觀察DAC芯片的數字輸入端（來自MCU的SPI/I2C信號）與模擬輸出端（如校準電壓輸出引腳），正常時數字信號變化應對應模擬輸出線性變化；若數字信號正常但模擬輸出畸變（如鋸齒波、毛刺），則鎖定DAC芯片故障。
2. 芯片更換
拆焊舊芯片：使用熱風槍（溫度設定280-300℃）均勻加熱芯片四周，配合吸錫器移除舊DAC芯片（注意避免損傷周邊元件，如電容、電阻）。
安裝新芯片：選用原型號DAC芯片（優先泰克原廠配件），或兼容替代型號（如TI的DAC8532，需確認電氣參數匹配：分辨率≥12位、輸出電壓范圍與原芯片一致）。焊接時確保引腳對齊，焊錫均勻無短路。
3. 校準與驗證
更換后重新上電，通過儀器自檢程序檢測模擬信號輸出精度（如校準電壓10V是否達標）；若仍異常，需執行工廠級校準（使用標準源如福祿克2000校準儀，調整DAC內部增益/偏移寄存器）。
