英福康真空計MPG400不顯示真空值故障維修
【作者】:YX 【發布時間】:2026-1-17 【來源】:上海仰光電子科技有限公司
英福康真空計MPG400不顯示真空值故障維修

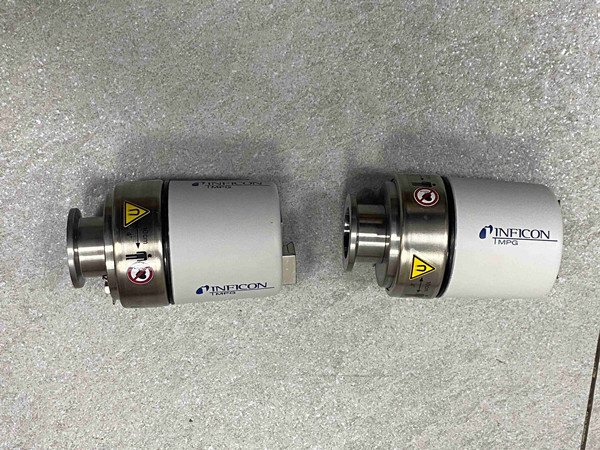

英�？礛PG400作為反磁控皮拉尼復合式真空計，集成皮拉尼與冷陰極雙測量系統，測量范圍覆蓋5×10⁻⁹至1000毫巴，廣泛應用于工業真空系統監測。不顯示真空值是其高頻故障，多源于供電、傳感器、電路、校準或污染問題，需按“先易后難”原則排查維修，確保測量精度與設備穩定性。
一、故障現象
設備通電后無真空數值顯示，顯示屏無響應或僅顯示固定報錯代碼；與控制器VGC401/402連接后，無壓力信號反饋；測量信號輸出異常，低于0.5V（無電源報錯）或高于9.5V（皮拉尼元件損壞報錯）；真空系統抽真空后，設備仍無數值變化，指示燈無正常工作反饋，排除單純顯示面板故障。
二、核心故障原因
結合設備結構與維修經驗，故障原因主要分為五類：一是供電系統異常，15-30VDC供電電壓不穩、電源線接觸不良、保險絲熔斷，導致設備無法正常啟動供電；二是傳感器故障，皮拉尼燈絲斷裂、污染，冷陰極電離室漏電或陽極損壞，雙測量系統均無法采集壓力信號；三是電路與連接問題，通訊線纜破損、接口松動，主板電容鼓包或通訊芯片故障，信號傳輸中斷；四是校準參數漂移，長期使用后零點與量程偏移，未定期校準導致無有效數值輸出；五是污染與機械故障，測量室積塵、油污附著改變熱傳導特性，密封圈老化漏氣影響壓力采集。
三、分步維修操作
1. 供電系統排查：首先測量輸入電壓，確保處于15.0-30.0VDC范圍，紋波≤1Vpp，電壓異常則檢修電源模塊或更換供電適配器。檢查電源線與FCC68插座連接，清潔接口觸點，更換熔斷的≤1AT保險絲，排除供電回路故障。
2. 傳感器與測量室檢修：拆解電子單元，取出皮拉尼管與電離槍，觀察燈絲是否斷裂，若出現斷裂則更換同規格鎢絲燈絲。用專用清洗劑按比例稀釋，通過超聲波清洗測量室、陽極棒及擋板，去除油污與粉塵，再經蒸餾水、無水酒精二次清洗烘干。更換老化的FPM密封圈，檢查冷陰極電離室絕緣狀況，排除漏電問題。
3. 電路與通訊修復：檢查8芯屏蔽通訊線纜，確認無破損、短路，緊固兩端接頭，確保屏蔽層接地良好，避免電磁干擾。拆機檢測主板，更換鼓包電容與故障通訊芯片，補焊松動焊點；若輸出信號持續異常，檢修信號處理電路，恢復0-10.5V標準輸出范圍。
4. 參數校準復位：將真空系統抽至壓力＜10⁻2毫巴并穩定10分鐘，按手冊調整HV電位器至4.20V（對應5×10⁻⁴毫巴），逆時針旋轉1/3圈；通大氣穩定后，調整ATM電位器至8.60V（對應1×103毫巴），完成校準。重新導入出廠參數，清除報錯記錄，重啟設備測試。
四、維修驗證與預防措施
維修驗證：設備通電后數值正常顯示，與標準真空源對比，精度誤差≤±30%，重復性≤±5%；輸出信號穩定在1.82-8.6V測量范圍，無報錯代碼；連續運行2小時，數值無漂移，與控制器通訊流暢，真空系統密封良好，故障徹底排除。
預防措施：每月清潔測量室與接口，每3-6個月進行一次全面校準，避免參數漂移；定期檢查燈絲與密封圈狀態，及時更換易耗件；供電與通訊線纜遠離強電磁源，電纜長度不超過50米；避免設備撞擊、震動，搬運時做好防護，防止傳感器損壞。
綜上，該故障以供電、傳感器與污染問題為主，維修中需注重清潔規范與校準精度，復雜主板故障建議送專業機構檢修，確保設備符合工業真空測量標準。
