HMB放大器AE301S6通訊中斷/無法連接故障維修
【作者】:YX 【發布時間】:2026-2-26 【來源】:上海仰光電子科技有限公司
HMB放大器AE301S6通訊中斷/無法連接故障維修

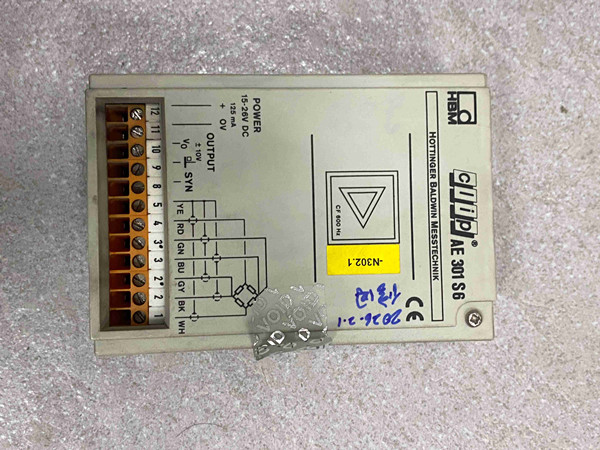

HMB AE301S6工業信號放大器，廣泛應用于自動化控制、精密檢測系統，核心通過RS485通訊與上位機/PLC聯動，實現參數設置與信號傳輸。本次故障表現為設備開機正常、指示燈亮、信號放大功能正常，但與上位機/PLC通訊中斷，無法建立連接，上位機提示“通訊超時”“設備未響應”，嚴重影響系統聯動控制，需按通訊鏈路分級排查修復。
首先進行外部通訊鏈路排查，優先排除易損外部部件故障。檢查RS485通訊線纜，發現線纜接頭處有氧化痕跡，部分針腳彎曲，線纜外皮有磨損，測量線纜通斷性，確認線纜內部芯線斷裂，這是通訊中斷的常見外部誘因。同時檢查通訊終端電阻（120Ω），發現終端電阻脫落、接觸不良，導致通訊信號衰減、失真，無法正常傳輸。排查上位機與放大器通訊參數，確認波特率、設備地址、通訊協議與放大器參數一致，排除參數不匹配導致的連接失敗。
斷電拆機后，重點檢測內部通訊模塊與接口電路。觀察通訊板外觀，無明顯燒痕、虛焊，測量通訊芯片（如MAX485）引腳阻值，發現芯片發送端、接收端引腳阻值異常，判定通訊芯片損壞，無法實現信號的接收與發送。進一步檢查通訊接口針腳，發現針腳因長期插拔、氧化導致虛焊，通訊信號無法正常傳輸至主控板，同時檢測通訊模塊供電電壓（5V），確認供電正常，排除供電異常導致的芯片失效。
此外，排查主控板與通訊板的連接排線，發現排線有松動，部分焊點氧化，導致通訊信號傳輸中斷，進一步加劇了通訊故障。經過全面檢測，最終鎖定核心故障為：RS485通訊線纜損壞、終端電阻脫落、通訊芯片損壞、通訊接口針腳虛焊及排線松動。
維修過程中，嚴格遵循工業設備維修規范，先更換全新同規格RS485通訊線纜，重新壓接接頭，確保針腳完好、連接牢固；將終端電阻重新安裝并緊固，保證通訊信號穩定，減少信號衰減。更換與原廠同型號的通訊芯片，用電烙鐵補焊通訊接口虛焊針腳，重新插拔并緊固主控板與通訊板的連接排線，確保接觸良好。
維修完成后，進行通電調試。先檢查通訊模塊供電正常，再連接上位機與放大器，設置好匹配的通訊參數，啟動通訊連接，上位機成功識別設備，無通訊超時提示。測試參數設置、信號傳輸功能，指令響應及時，數據傳輸流暢無丟包、無亂碼。帶載聯動測試1小時，通訊連接穩定，無中斷、無異常報警，放大器與上位機/PLC聯動正常，各項功能恢復如初。
本次通訊中斷故障，主要源于外部線纜磨損、終端電阻脫落及內部通訊元件老化、接觸不良，與設備長期插拔通訊線纜、現場電磁干擾、未定期維護相關。日常使用中，應定期檢查通訊線纜與接口，做好防塵、防氧化處理，避免頻繁插拔，遠離強電磁干擾源，定期緊固終端電阻與排線，可有效降低通訊故障發生率，保障設備聯動穩定性。
